Construire un pentagone régulier

Treize méthodes de construction du pentagone à la « règle et au compas ».

Sommaire

Propriétés du pentagone (figure géométrique)

Dessiner un pentagone régulier à partir d'un sommet
1. Constructions de Ptolémée

2. Pentagone étoilé ou pentagramme

    Découpage des pentagones en triangles d'or et d'argent

3. Construction du R.P. Durand

4. Méthode des tangentes à un cercle

5. Dessin d'un cerf-volant

6. Méthode des cercles tangents

Constructions à partir d'une diagonale
7. Construction d'Euclide

8. À partir de la longueur d'un côté situé sur une diagonale

Constructions à partir d'un côté
9.  Triangle d'or et côtés consécutifs d'un pentagone

10. Construction à partir d'un carré inscrit dans un demi-cercle

11. Construction d'architecte

12. Un triangle intéressant

13. Autre construction à partir d'un côté

Sur tablette numérique ou smartphone,
bascule automatique vers la version mobile

Feuille de travail dynamique avec GeoGebra : pentagone

Pentagone - Constructions approchées

Construction de Dürer

      Construction des bâtisseurs du Moyen-âge

Construction dite « de Thalès »

Les étoiles de Compostelle

Propriétés du pentagone
Centre de gravité

Dans d'autres pages du site

cos

Origami du pentagone
    Construction exacte par pliage d'un nœud

    Pliage d'une feuille A4

Constructions du pentagone avec quatre règles à bords parallèles

Propriétés du pentagone régulier

Angles, côté et diagonale

Mesure des angles du pentagone : l'angle au centre du pentagone régulier est de 72° et l'angle intérieur de 108°.

Longueurs du côté et de la diagonale du pentagone

Si a est la longueur du côté, d la longueur d'une diagonale et r le rayon du cercle circonscrit, on a montré dans la page polygones réguliers que :
a = 2 r sin 36° = = r ≈ 1,176 r ;

Le rapport est égal au nombre d'or φ = : d = a φ.

d = = r ≈ 1,902 r.

C'est Hippase de Métaponte, mathématicien de l'école pythagoricienne, qui aurait découvert l'incommensurabilité de la diagonale au côté du pentagone régulier, ainsi que la construction de cette figure.

Figure interactive dans GeoGebraTube : pentagone régulier

Aire d'un pentagone

Méthodes de construction d'un pentagone régulier

Pour dessiner un pentagone régulier convexe, à la « règle et au compas », on peut se donner :

  • Le centre O du cercle circonscrit et un sommet A (cinq premières constructions du pentagone régulier dans un cercle).
  • Une diagonale (côté du pentagone croisé) en choisissant deux sommets non consécutifs.
  • Un côté en choisissant deux sommets consécutifs A et B.

Comment tracer un pentagone à partir d'un sommet

Construction d'un pentagone régulier inscrit dans un cercle, à partir du centre O de ce cercle circonscrit et d'un sommet A.

Pour dessiner un pentagone régulier convexe inscrit dans un cercle à la « règle et au compas » il suffit de savoir construire un angle au centre de dont le cosinus est égal à .

Cette construction, avec le triangle rectangle de côtés proportionnels à 1, et , est utilisé depuis l'antiquité pour le tracé de sections dorées.
Le cercle de « Ptolémée » permet alors le report d'un sommet en un point qui partage le rayon en « moyenne raison ».

1. Construction de Ptolémée du pentagone régulier

Construire un pentagone dans un cercle

Construction dite de Ptolémée ; Alexandrie 85-165 après J.-C.

À partir de l'extrémité d'un diamètre du cercle

Construction à partir d'un sommet A, situé à l'extrémité d'un diamètre du cercle circonscrit

Tracer un cercle (c₁) de centre O, passant par A. On choisira comme unité le rayon du cercle. Placer un diamètre [AA’] et un rayon [OB’], perpendiculaire à [AA’].

K est le milieu de [OA’], le cercle de « Ptolémée » (c₂) de centre K et de rayon KB’ coupe [OA] en U.
= : le point U partage le rayon [OA] en moyenne raison.

La longueur du côté du pentagone est égale à B’U.

La médiatrice de [OU] coupe le premier cercle (c₁) aux points B et E qui sont deux sommets du pentagone. Le cercle de centre B passant par A recoupe (c₁) en C. Le symétrique D de C par rapport à (AA’) termine la construction du pentagone.

La corde [AB] est donc le premier côté du pentagone régulier convexe ABCDE. [EB] est un côté du pentagone étoilé EBDAC inscrit dans le même cercle.

Calcul dans le cercle unité

En effet avec OA = 1, le rayon du cercle de « Ptolémée » (c₂) est :
KB’ = KU = d'après la propriété de Pythagore, dans le triangle OKB’ rectangle en O,
donc OU = − = et OI = .
L'angle (, ) a un cosinus égal à , c'est bien un angle de radians (72°).

Remarque : Cette construction permet de tracer un angle de 36° au compas ; AA’B = ADB = 36°.

Figure interactive dans GeoGebraTube : Construction de Ptolémée du pentagone

Sommet sur un rayon perpendiculaire à un diamètre du cercle

Construction à partir d'un sommet A, situé à l'extrémité d'un diamètre du cercle circonscrit

Placer les points O et A, tracer le cercle (c₁) de centre O, passant par A.

Sur un diamètre [A’A₂] perpendiculaire au rayon [OA], placer le point K au milieu de [OA’].

Dessiner le cercle de « Ptolémée » (c₂) de centre K passant par A.
Ce cercle coupe le segment [OA₂] en U.
Le point U partage le rayon [OA₂] en « moyenne raison ».

AU est égal à la longueur du côté d'un pentagone,
inscrit dans le cercle (c₁).

Tracer le cercle (c₃) de centre A, passant par U.
Ce cercle (c₃) coupe (c₁) aux sommets B et E du pentagone.

Terminer la construction du pentagone régulier par report de la longueur du côté (dernière ouverture du compas).

Figure interactive dans GeoGebraTube : construction de Ptolémée du pentagone

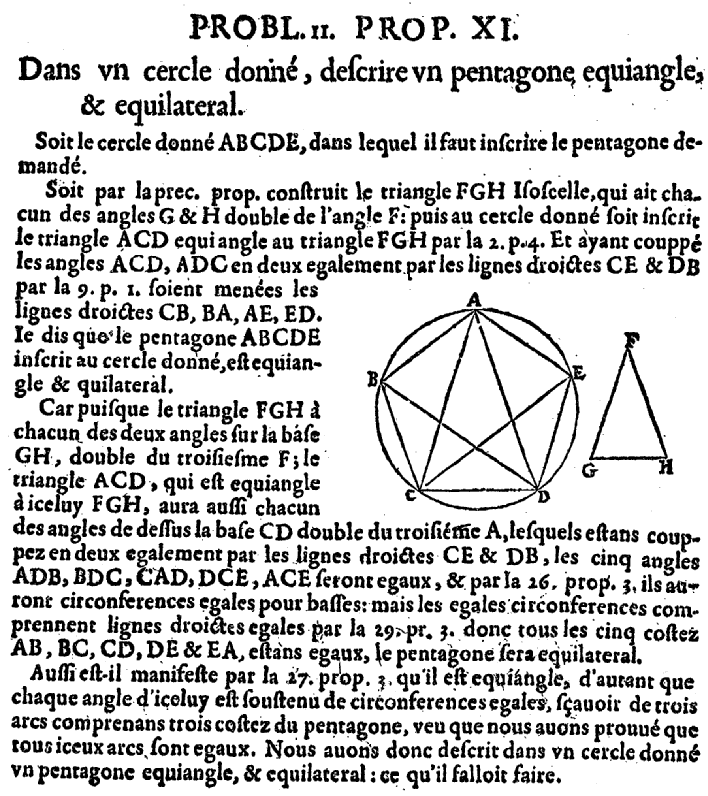

Ci-contre : image du traité d'architecture civile et militaire, R.P. Durand - 1700

Remarque 1 : A’U = A’K + KU = + = φ.

Remarque 2 : OAB est un triangle isocèle d'angle au sommet , les deux autres angles étant égaux à .

Dans le triangle IAB rectangle en I, IB = AB cos = AB
et EB = 2 IB = AB.

Le rapport d'une diagonale sur le côté du pentagone convexe régulier est égal au nombre d'or φ.

2.Pentagramme mystique ou pentalpha

Dans la figure ci-contre à droite, les points A’, C’, E’, B’, D’, nommés dans cet ordre, sont les sommets d'un polygone régulier étoilé appelé pentagramme.
Ce pentagramme de Pythagore était le sceau secret de reconnaissance des pythagoriciens, qui y voyaient le signe de l'harmonie et de la perfection.

Inscrit dans un cercle, le pentagramme est nommé pentacle.

Fragments de géographie sacrée (12 avril 2007)

2.a. Étoile des géomètres

Construction de Ptolémée du pentagramme : étoile à 5 branches

Dans un cercle (c₁) de centre O, passant par un point D, inscrire un pentagone régulier croisé, ayant pour sommet ce point D.

À partir du rayon [OD] et du diamètre perpendiculaire [A’A₂], tracer le cercle de Ptolémée (c₂) passant par D, de centre K, le milieu de [OA’]. Ce cercle coupe [OA₂] en U.
Tracer le cercle (c₃) de centre D, passant par U. Les points d'intersection des cercles (c₁) et (c₃) déterminent le côté [AB].
À partir de D, reporter la longueur AB pour tracer les deux autres sommets C et E sur le cercle (c₁).

2.b. Pentagone étoilé : sections d'or

Dans l'étoile à cinq branches ci-dessous, E’A est égal à la longueur du côté E’D’ du pentagone convexe A’B’C’D’E’ qui enveloppe le pentagramme A’C’E’B’D’.

= φ. Le point A partage le côté [E’C’] en « moyenne raison ».

Dans un pentagone convexe, la longueur d'un côté partage la diagonale en « moyenne raison ».

Mais φ = = = 1 + , donc = φ − 1 = .

De même = .

= = φ.

Les points B et C’ partagent [E’A] en « moyenne et extrême raison ».

Figure interactive dans GeoGebraTube : pentagramme étoilé

Mathématiques amusantes

Un jardinier plante 10 arbres, il réalise 5 rangs de 4 arbres.
Quelle est la disposition ?

2.c. Découpage des pentagones en triangles d'or et d'argent

Soit ABCDE un pentagone régulier, de côtés de longueur 1.

Découpage du pentagone d'or

Les diagonales [AC] et [AD] partagent le pentagone régulier en trois triangles isocèles :

deux triangles d'argent BAC et EAC de côtés de longueurs 1, 1 et φ, d'angles et ;

un triangle d'or ACD de côtés φ, φ et 1, d'angles et .

Cette construction de triangles d'or et d'argent est appelée pentagone d'or.

En examinant la diagonale (CE), ce triangle d'or se décompose lui-même en un triangle d'or AB’D de côtés 1, 1 et φ – 1 et le triangle d'argent AB’C.

De même, cette diagonale partage le triangle d'argent EAC en deux triangles d'or AEB’ et d'argent B’ED, aux côtés 1 et φ – 1.

Figure interactive dans GeoGebraTube : découpage du pentagone

Figure dupliquée dans pinterest, 274156696058069301, 645985140308262211

Découpage du pentagone croisé

Le pentagramme ACEBD, de côtés de longueur φ, se décompose en un petit pentagone régulier A’B’C’D’E’ de côtés de longueur = 2 – φ ;

bordé par cinq triangles d'or, de côtés φ – 1, φ – 1 et .

En complétant le pentagone croisé par cinq triangles d'argent ; de côtés φ – 1, φ – 1 et 1 ; on obtient le pentagone régulier ABCDE, aux côtés de longueur 1.

Cette figure, formée par les deux pentagones croisé et régulier, est nommée pentacle.

Figure interactive dans GeoGebraTube : pentacle

Le triangle d'or ACD est utilisé par Euclide pour la construction du pentagone régulier.

Pentagramme d'Hipassse de Métaponte

Les diagonales d'un pentagone régulier forment un nouveau pentagone régulier, et ainsi de suite.
La méthode des soustractions entre les diagonales et les côtés du pentagone régulier peut continuer l'infini.
Ces segments sont doc incommensurables.

Un autre pentagone croisé A’C’E’B’D’ de côtés de longueur φ – 1

Dans un pentagone régulier ABCDE, de côtés de longueur 1, on inscrit un pentagone croisé ACEBD.
Les intersections des côtés déterminent un petit pentagone régulier A’B’C’D’E’ de côtés de longueur .
Dans ce pentagone, on inscrit un autre pentagone croisé A’C’E’B’D’ de côtés φ – 1.
Et ainsi de suite…

Figure interactive dans GeoGebraTube : pentagramme

3. Construction du R.P. Durand

Variante de la construction de Ptolémée

Comment dessiner un pentagone inscrit dans un cercle

Construction à partir du centre O du cercle circonscrit et d'un sommet A.

Dans la construction de Ptolémée, ci-dessus à droite, le cercle de « Ptolémée » de centre K passant par A coupe [OQ] en U. Le cercle de centre A passant par U permet de trouver les sommets B et E.
Avec le deuxième point T d'intersection du cercle de « Ptolémée » et de la droite (OQ), on trace le cercle de centre A passant par T qui permet de trouver les deux derniers sommets C et D.

Construction

Placer les points O et A, tracer le cercle (c₁) de centre O, passant par A.

Sur un rayon [OQ’], perpendiculaire au rayon [OA], placer le point K au milieu de ce rayon.

Tracer le cercle de « Ptolémée » (c₂), de centre K passant par A. Ce cercle coupe la droite (OK) en U et T.

AU est égal à la longueur du côté d'un pentagone convexe inscrit dans le cercle (c₁), AT est égal à la longueur du côté du pentagone croisé.

Tracer les cercles (c₃) et (c₄) de centre A, passant par U et T.

Le cercle (c₃) coupe (c₁) en B et E.
Le cercle (c₄) coupe (c₁) en C et D.
ABCDE est un pentagone régulier.

Remarque : avec OA = 1; alors le rayon de (c₂) est ;
OU = ; OT = φ.

4. Méthode des tangentes à un cercle

Dessiner un pentagone régulier inscrit dans un cercle de centre O, à partir d'un sommet A situé sur le cercle.

Méthode

Construction de deux tangentes au cercle de diamètre [IJ], homothétique du cercle de Ptolémée

Construire la longueur comme l'hypoténuse d'un triangle rectangle ayant pour petits côtés et .
Le cercle (c₃), homothétique du cercle de Ptolémée (c₂), par l'homothétie de centre O et de rapport , permet de reporter cette longueur PQ en PI.

Les tangentes en I et J au cercle (c₃), de centre P et passant par Q, rencontrent le cercle circonscrit en quatre des sommets du pentagone.

Construction

Tracer un cercle (c₁) de centre O, passant par A.
Placer un diamètre [AA’] et un rayon [OB’], perpendiculaire à [AA’].

P est au quart de [OA’] à partir de O : OP = OA’ et Q est le milieu de [OB’], le cercle (c₃) de centre P et passant par Q coupe [OA] en I et [OA’] en J.
La perpendiculaire en I à (AA’) coupe le cercle (c₁) en B et E.
La perpendiculaire en J à (AA’) coupe le cercle (c₁) en C et D (placés suivant la figure).

ABCDE est un pentagone régulier.

Démonstration utilisant le produit scalaire (classe de 1^ère S) :

pour le prouver il suffit démontrer que AÔB = 72° et AÔC = 144°.

On choisira comme unité le rayon du cercle circonscrit (c₁).
Dans le triangle rectangle OPQ, le théorème de Pythagore permet de trouver :
PQ = et OI = PI − PO = PQ − = .

I étant la projection orthogonale de B sur (OA), on trouve l'égalité des produits scalaires :

. = . = 1 × OI  = .

Ce produit scalaire s'exprime en fonction de l'angle des vecteurs :

. = OA × OB cos(AOB) = 1 × 1 × cos(AOB) = ,

donc cos(AOB) = ; AOB = 72°.

De même, OJ = OP + PJ = + PQ = .

J étant la projection orthogonale de C sur (OA), on a :

. = . =  −1 × OJ = − ,

et en fonction de l'angle des vecteurs :

. = OA × OC cos(AOC) = 1 × 1 × cos(AOC) = − ,

. = 1 × OI  = .

Ce produit scalaire s'exprime en fonction de l'angle des vecteurs :

donc cos(AÔC) = −  ; la formule de duplication cos(2x) = 2cos²x − 1 permet,
en vérifiant que 2 cos² 72° − 1 = − , de déduire que AÔC = 144°.

Les points D et E étant les symétriques de C et B par rapport à (OA), on a donc AÔD = 144° et AÔE = 72°,
la figure est bien un pentagone régulier.

Démonstration utilisant les nombres complexes (Terminale S)

Dans le plan complexe choisira le centre du pentagone comme origine O et pour le sommet A, le point d'affixe 1.

Pour le prouver il suffit démontrer que les affixes des sommets sont les racines cinquièmes de l'unité :
1, z = , z², , ; solutions de l'équation z⁵ − 1 = 0.

Le polynôme z⁵ − 1 se factorise sous la forme z⁵ − 1 = (z − 1)(z⁴ + z³ + z² + z + 1) (formule classique utilisée pour la somme des 5 premiers termes d'une suite géométrique).

La factorisation peut se poursuivre par z⁵ − 1 = (z − 1) (z² − 2αz + 1) (z² − 2βz + 1) avec, par identification, les réels α et β vérifiant :
α + β = −   et αβ = − .

Dans le triangle IJQ rectangle en Q, P est le milieu de [IJ] donc OI − OJ = −2 OP = −  ;
la relation métrique pour la hauteur [OQ] permet d'écrire :
OI × OJ = OQ² = . α et β sont donc les affixes des points I et J.

Il est possible de résoudre le système d'équations α + β = −  et α β = − et les réels α et β sont les solutions d'une équation du second degré, mais utilisons plutôt la calculatrice TI-92 qui permet de factoriser dans C et en regroupant les facteurs trouvés avec factorC(z^5− 1, z) on a :

(z² − 2αz + 1) =
et (z² − 2βz + 1) = ,
soit z⁵ − 1 = (z − 1).

Dans tous les cas (en vérifiant éventuellement les valeurs des cosinus), on trouve :α =  = Re() ;
partie réelle des solutions de z² − 2αz + 1 = 0,
et β = −  = Re() ; partie réelle des solutions de z² − 2βz + 1 = 0.

α et β sont les parties réelles des racines cinquièmes de l'unité, racines imaginaires.
Les sommets du pentagone régulier sont bien l'intersection du cercle unité avec les parallèles à (Oy) passant par I et J.

Voir : plan complexe

5. Dessiner un cerf-volant ABVE

Méthode

Autre variante de la construction de Ptolémée

Construction du pentagone à partir du centre O du cercle circonscrit et d'un sommet A.

Le cercle de « Ptolémée » de centre K passant par A coupe le diamètre [A’A] en U. Le cercle de centre A’ passant par U permet de trouver les sommets B et E et le point V de concours des côtés (BC) et (DE).
Les deux derniers sommets C et D sont les points de rencontre de ces deux droites avec le cercle circonscrit.

Dessiner le pentagone régulier dans un cercle

Placer deux points O et A et le cercle (c₁) de centre O, passant par A, de rayon r = 1.

A’ est le symétrique de A par rapport à O.
Le point B’ est un des points d'intersection du diamètre perpendiculaire à [A’A] avec le cercle (c₁).

K est le milieu du rayon [A’O].

Le cercle (c₂) de « Ptolémée » de centre K passant par B’ coupe [OA] en U et [OA’) en T.

Le cercle (c₃) de centre A’ passant par U coupe le cercle (c₁) en B et E et la droite (AO) en V.
Les droites (BV) et (EV) coupent le cercle (c₁) en C et D.
Les points ABCDE sont les sommets du pentagone cherché.

Démonstration

Comme pour la méthode du R.P. Durand, on a B’U = AB, côté du polygone convexe, et B’T = BE, côté du pentagone croisé.

On a aussi : A’U = φ = ainsi que A’B et A’E rayons du cercle (c₃).

Dans le cercle (c₁) le triangle A’BA, inscrit dans un demi-cercle, est rectangle en B.
cos AA’B = A’B/A’A = = = cos . Les angles aigus du triangle sont donc et .

L'angle BÂE est égal à . Les deux segments égaux [AB] et [AE], de longueur égale, sont deux côtés d'un pentagone régulier inscrit dans le
cercle (c₁).

Le triangle isocèle A’BU a un angle au sommet égal à , c'est un triangle d'or de côtés A’B = A’U =  φ et BU = 1.

Dans le cercle (c₃) l'angle inscrit correspond à l'angle au centre EÂ’B = 2 AÂ’B = . Cet angle inscrit est donc = .

Les angles aigus du triangle VBA sont égaux à et . Le troisième angle est = . Le point C est aussi un sommet du pentagone.
Même démonstration pour D, ce qui permet de conclure que ABCDE est un pentagone régulier.

6. Méthode des cercles tangents

Construction proposée par Dumont (1996) à propos des tracés régulateurs des temples d'Angkor.

Méthode

Tracer le pentagone à partir du centre O du cercle circonscrit (c₁) et d'un sommet A.

Dessiner le cercle (c₂) ayant comme diamètre [OR], un rayon du cercle circonscrit (c₁), perpendiculaire au diamètre [AA’] de (c₁).

Deux cercles de centre A’, tangents au cercle (c₂), rencontrent le cercle circonscrit en quatre des sommets du pentagone

Construction du pentagone régulier au compas

Placer deux points O, A et le cercle (c₁) de centre O, de rayon r =1, passant par A. A’ est le symétrique de A par rapport à O. I est le milieu d'un rayon perpendiculaire au diamètre [AA’]. (c₂) est le cercle de centre I, passant par O.
La droite (A’I) coupe le cercle (c₂) en P et Q. (c₃) et (c₄) sont les cercles de centre A’ tangents à (c₂).

Le cercle (c₃) est tangent intérieurement au cercle (c₂) en P et le cercle (c₄) est tangent extérieurement au cercle (c₂) en Q.
Le cercle (c₃) coupe (c₁) en B et E et le cercle (c₄) coupe (c₁) en C et D.
Les points ABCDE sont les sommets du pentagone cherché.

TS : Démonstration par calcul d'affixes de complexes.

En choisissant r = 1 et O comme origine, on va montrer que l'affixe ω = e^iθ de B a pour argument θ = en calculant cos θ.

Le rayon de (c₃) est A’B tel que = + donc A’B = |1 + ω|,
or A’B = A’P = A’I + IP = + d'où |1 + ω| = (le nombre d'or φ).

On a donc |1 + ω|² = (1 + cos θ)² + sin²θ = 2(1 + cos θ) = ,
d'où l'on tire cos θ = soit θ = (voir angle trigonométrie).

Démonstration de la méthode des cercles tangents

Dans le triangle rectangle A’OI on a :

A’O² = A’I² − IO² = A’I² − (puissance du point A’ par rapport au cercle c₂)

A’O² = (A’I − )(A’I + )

A’O² = (A’I − IQ)(A’I + IP) = A’Q . A’P.

A’O² est donc le produit des rayons des cercles (c₃) et (c₄).

Soit M le point d'intersection du segment [A’B] et du cercle (c₄).

Le produit des rayons est donc :

A’O² = A’M . A’B, soit .

Ayant déjà l'angle OÂ’B en commun les triangles A’MO et A’OB sont semblables.

Le triangle A’OB ayant deux côtés égaux à r est isocèle, le triangle A’MO l'est aussi.

Soit α la mesure des angles égaux OÂ’B = = MÔA’.

Les angles « au sommet » des triangles isocèles sont donc = A’ÔB = π − 2α.

D'autre part, le triangle BOM est isocèle (puisque BM = r). D'où MÔB = .

On a donc A’ÔB = π − 2α = A’ÔM + MÔB= α + .

De là, α = , MÔB = , A’ÔB = . Donc, AÔB = et B est le deuxième sommet du pentagone.

Le point C d'intersection de la demi-droite [OM) et du cercle (c₁) est le troisième sommet du pentagone, car : CÔB = MÔB = . Montrons que ce sommet C du pentagone est sur le cercle (c₄).

L'angle CÂ’B inscrit dans le cercle (c₁) est égal à la moitié de l'angle au centre : CÂ’B = CÔB = .

= MÔB = .

Le troisième angle du triangle A’MC est = . Ce triangle ayant deux angles égaux est isocèle. A’M = A’C. Le point C est bien sur le cercle (c₄).

La symétrie par rapport à (AA’) donne les autres sommets E et D.

Méthode égyptienne de construction du pentagone

Œil d'Oudjat

Cette figure est la représentation de l'œil d'Oudjat vue par les Égyptiens.
Les deux arcs de cercle RS forment ce que les mathématiciens appellent une lentille.

Construction égyptienne du pentagone régulier

Les points B et E, intersection du cercle de diamètre [AO’] et d'un des arcs RS, sont deux des sommets du pentagone de côtés [AB] et [AE].
Les sommets C et D complètent le pentagone régulier.

Construction du pentagone à partir d'une diagonale

7. Construction d'Euclide à partir d'une diagonale

Les Éléments d'Euclide - livre IV - Proposition 11

Construction du pentagone avec un triangle d'or

Méthode d'Euclide

Se donner deux sommets A et D.

La longueur d'un côté partage la diagonale en « moyenne raison ».
Trouver le point P formant une section d'or sur [AD] avec le triangle ADM, rectangle en D, tel que DM = AD.

Construction à partir d'une diagonale [AD]

Tracer le cercle (c₁) de centre M passant par D coupant [AM] en Q
et le cercle (c₂) de centre A passant par Q.
Le cercle (c₂) coupe [AD] en P. Son rayon est égal au côté du pentagone convexe. Les sommets B et E sont situés sur ce cercle.

Les cercles (c₃), de centre P passant par A, et (c₄), de centre A passant par D, se coupent en C sommet du triangle d'or ACD.

Terminer la construction des pentagones :
le point B est à une des intersections du cercle (c₂) et du cercle de centre D passant par A.
Le cercle (c₂) recoupe (CP) en E.

ABCDE est un pentagone régulier convexe, ACEBD est un pentagone régulier étoilé.

8. À partir de la longueur du côté placée sur une diagonale

Méthode

Se donner deux points A et P tel que AP soit la longueur du côté. La droite (AP) sera une diagonale du pentagone.

Les points R et D partagent [AP] en « moyenne et extrême raison ».

Trouver le point R formant une section d'or sur [AP] avec le triangle APM, rectangle en P,
tel que PM = AP.
Puis reporter AR en P pour trouver le point D.

Construction

Tracer le cercle (c₁) de centre M passant par P coupant [AM] en Q
et le cercle (c₂) de centre A passant par Q.
Le cercle (c₂) coupe [AP] en P. et placer D tel que PD = AR.

Les cercles (c₃), de centre D passant par R, et (c₄), de centre A passant par A, se coupent en C.

Les cercles (c₃), de centre D passant par R, et (c₆), de centre A passant par P, se coupent en E et en un des points d'intersection des diagonales.
Le point B est à une des intersections du cercle (c₅) de centre D passant par A et du cercle (c₆) de centre A passant par P.

ABCDE est un pentagone régulier convexe, ACEBD est un pentagone régulier étoilé.

Construction du pentagone à partir d'un côté

9. Triangle d'or et côtés consécutifs d'un pentagone

Avec la donnée de deux sommets consécutifs, la configuration ci-dessous est utilisée les trois constructions suivantes.

Étant donné un pentagone ABCDE de côté AB = 1, la diagonale BE mesure φ.

L'angle intérieur BÂE vaut radians et le supplémentaire FÂE est .

À partir de deux points A et B il est possible de trouver la longueur φ d'une diagonale en réalisant la construction du nombre d'or.

Construction du sommet E du pentagone

Construire un carré ABB’A’ de côté 1. Soit I le milieu du côté [AB].

Le cercle (c₁) de centre I, passant par A’ (et B’), de rayon , coupe (AB) en F et G.
On a BF = AG = φ.
Les cercles (c₂) de centre A passant par B, de rayon 1, et (c₄) de centre B passant par F, de rayon φ, se coupent en E.

Triangles d'or

FA = FB − AB = φ − 1 = ; AE = 1 ; FÂE = : AEF est un triangle d'or. EF est donc égal à 1.

FB = EB = φ : EF = 1 : FBE est un triangle d'or c'est le « triangle intéressant » de Daniel Reisz.

Voir aussi : carré inscrit dans un demi-cercle

10. À partir d'un carré inscrit dans un demi-cercle

Méthode

Construction à partir de deux sommets consécutifs A et B.

Comme expliqué ci-dessus, construire le carré ABB’A’, de côté a, et le cercle (c₁) de centre I, milieu de [AB], passant par A’, de rayon a.
Ce cercle coupe (AB) en F et G tels que BF = AB = aφ, longueur de la diagonale du pentagone.

Construction

Les cercles (c₂) de centre A passant par B, de rayon a, et (c₄) de centre B passant par F, de rayon aφ, longueur de la diagonale du pentagone, se coupent en E.

De façon symétrique, les cercles (c₃) de centre B passant par A et (c₅) de centre A passant par G se coupent en C.

Les cercles (c₄) et (c₅), de rayons aφ, se coupent en D, sur la médiatrice de [AB].
ADB est un triangle d'or de côtés aφ et a.

Pentagones d'Hippocrate

À partir de la figure précédente, création d'un second pentagone A’B’C’DE’ dont les sommets sont des points remarquables :

  • A’ situé sur la diagonale (AD) à l'intersection des cercles (c₂) et (c₄),
  • E’ situé sur le cercle (c₂) à l'intersection du côté (AE) et de la droite (A’F).

Les points A et B sont situés aux intersections de diagonales du pentagone A’B’C’DE’.

11. Construction d'architecte

Méthode

Dessin du pentagone à partir d'un côté : les points de base sont deux sommets consécutifs A et B.

Simplification de la construction précédente en utilisant une seule perpendiculaire (AA’) et non un carré.

Construction

Tracer le cercle (c₂) de centre A passant par B. Soit A’ un des points d'intersection entre ce cercle (c₂) et la droite perpendiculaire à (AB) passant par A.
Soit I le milieu de [AB]. Le cercle (c₁) de centre I, passant par A’, coupe la demi-droite [BA) en F.
Le cercle (c₄) de centre B passant par F coupe le cercle (c₂) en E.
Il coupe aussi la médiatrice de [AB] en D.
Tracer le cercle (c₅) de centre D passant par E, puis (c₃) de centre B passant par A.
Seul un des points d'intersection de ces deux cercles permet d'obtenir un polygone convexe : le point C.
ABCDE est un pentagone régulier.

Figure interactive dans GeoGebraTube : construction d'architecte du pentagone

12. Un triangle intéressant

Tracer le triangle d'or BEF. Pour cela, trouver le point F, avec le triangle rectangle isocèle BAA’ et le cercle (c₆) de centre I milieu de [AB].

Le point E est à une des intersections des cercles (c₄) de centre B passant par F et (c₅) de centre A passant par B.

Daniel Reisz réalise alors la construction suivante :
Le cercle (c₁) est circonscrit au triangle ABE et recoupe (c₄) en D.

La perpendiculaire à (BE) passant par A coupe (ED) en V.
La droite (BV) recoupe le cercle circonscrit (c₁) en C.

On reconnaît le dessin du cerf-volant (géométrie) ci-dessus.

13. Autre construction du pentagone à partir d'un côté

Comment tracer un pentagone régulier de côté 1.

Dessin à partir du côté [AB] du pentagone :
les points de base sont deux sommets consécutifs A et B tels que AB = 1.

Placer les deux premiers points A et B du polygone,
placer le point B’ symétrique de B par rapport à A,
tracer le cercle (c₁) de centre A passant par B (diamètre [B’B]),
construire la perpendiculaire en A à (AB), qui coupe le cercle (c₁) en A’.

Soit (c₂) le cercle de diamètre [AA’] : son centre J est le milieu de [AA’].

Tracer la droite (B’J), cette droite coupe le cercle (c₂) au point K.

Tracer le cercle (c₃) de centre B’ passant par le point K,
les cercles (c₁) et (c₃) se coupent en D’, tracer le segment [BD’].

La médiatrice de [AB] coupe le segment [BD’] en O : O est le centre du cercle circonscrit (c₄) au pentagone et on peut vérifier que l'angle AÔB mesure 72°.

Pour tracer le pentagone régulier ABCDE, il suffit de placer le point C symétrique de A par rapport à (OB),
un point E intersection des cercles (c₁) et (c₄),
le point D est un des points d'intersection du cercle circonscrit (c₄) et de la médiatrice de [AB] qui passe par O.

Table des matières

Dans d'autres pages du site

Pavage avec des pentagones

Polygones réguliers

Problèmes de construction en 1^ère L

Pentagone et nombre d'or

Nombre d'or

    Rectangle d'or

    Triangle d'or

Suites et TI-92
    Pentagone, nombre d'or et suite de Fibonacci

Téléchargement des anciennes versions de 2006

Télécharger pentagone.pdf : ce document au format « .pdf » d'Adobe Acrobat (avec deux bugs de formules)

La première page de ce document n'est pas une image et une copie ne devrait pas être référencée comme telle par Google !

Copie propre

lerepairedessciences.fr/sciences/maths/pentagone.htm (Confusion entre losange et cerf-volant – Copyright abusivement attribué à S. Bourdreux
Pourquoi Google référence les images de ce site à la place de mes figures originales ?)

Copyright 2003 - © Patrice Debart

Moteur de recherche

Yahoo

Rétrolien (backlinks)

MathCurve

Page n^o 39, réalisée le 22/4/2003
mise à jour le 8/4/2013
