Machine à marcher de Tchebychev

Travaux pratiques de géométrie.

Deux barres [AB] et [CD] de longueur 1 et 2,5 sont articulées en deux points B et C distants d'une longueur 2.
Une barre [AM] de longueur 5 est articulée en A à [AB] et en son milieu D à [CD].

Étudier le lieu du point M, lorsque A tourne autour du point B.

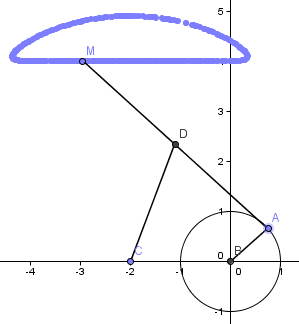

Avec GeoGebra on place un point A sur le cercle (c) de centre B(0, 0) et de rayon 1,
Le point D est un des points d'intersection des cercles de centres A et C(-2, 0) et de rayon 2,5.

http://images.math.cnrs.fr/Les-mecanismes-de-Tchebychev.html

Télécharger la figure GeoGebra machine_a_marcher.ggb
Bug : lors du téléchargement le fichier compressé GeoGebra est enregistré sous le nom « machine_a_marcher.zip », le renommer avec l'extension « .ggb ».
