Le théorème de Thébault − Sawayama

Préambule

Ayant travaillé en 2003 sur la configuration de Van Aubel, j'ai découvert le théorème de Thébault dans le dictionnaire des mathématiques et j'ai créé, en mai 2008, une page WikiPédia qui a reçu des enrichissement conséquents des  utilisateurs Tcharvin et HB.

Question : Pour le lemme dans le paragraphe 2, E et F sont situés sur la parallèle passant par I à la bissectrice de ADB. Ceci ne peut être utilisé que lorsque le lemme a été prouvé. Alors comment caractériser E et F ? ou K ? ou les cercles C₃ et C₄ ? Comment utiliser C₅ ?

J'ai du mal avec la construction qui n'est pas explicitée. Je me suis contenté de Viète, merci à HB qui m'a indiqué la méthode des bissectrices.
Voir les constructions en annexe à la fin de l'article.

Patrice Debart

Télécharger thebault_sawayama.doc :
Google considère l'URL de ce document au format « .doc »comme une erreur de type "soft 404"

WikiPédia : théorème de Thébault

Le nom de théorème de Thébault ne correspond pas à un théorème précis, mais plutôt à une série de problèmes posés par le mathématicien français Victor Thébault (1882 - 1960).

Le problème de Thébault n^o 1

Construction de quatre carrés à l'extérieur d'un parallélogramme ABCD.

Le problème de Thébault n^o 2

Deux triangles équilatéraux autour d'un carré.

Le problème de Thébault n^o3, aussi connu sous le nom de Théorème de Sawayama-Thébault, est un théorème de géométrie euclidienne portant sur l'alignement de trois points dans une construction.

Ce problème a été proposé par Thébault (1938) et, apparemment, est resté non résolu jusqu'à la première démonstration connue réalisée en 1973 par le mathématicien néerlandais H. Streefkerk.
Jean-Louis Ayme a publié, en 2003, une solution synthétique de ce problème.
Il a également effectué des travaux historiques et a découvert que ce théorème avait été démontré en 1905 par Y. Sawayama ou Y. Sawayana,, instructeur à l'école militaire de Tokyo.

Théorème de Thébault-Sawayama
Jean-Louis Ayme

Sawayama and Thebault’s theorem

Nous présentons une preuve purement synthétique de Théorème de Thébault, connu plus tôt par Y. Sawayama.

1. Introduction

En 1938, dans “Problems and Solutions” section du Amer. Math. Monthly [24], le célèbre mathématicien français Victor Thébault (1882-1960) a proposé un problème sur trois cercles de centres colinéaires (voir figure 1) à quoi il ajoute un rapport et corrige une relation qui finalement s'est avérée être fausse.

Figure 1 : Sangaku

La date de la première trois solutions métriques [22], qui est apparue discrètement en 1973 aux Pays-Bas a été plus largement connue en 1989 lorsque la revue canadienne Crux Mathematicorum [27] a publié la solution simplifiée par Veldkamp qui était l'un des deux premiers auteurs qui ont prouvé le théorème aux Pays-Bas [26, 5, 6].

Il a fallu attendre la fin de cette même année, lorsque le Suisse R. Stark, un professeur de la Kantonsschule de Schaffhouse, publie dans la revue helvétique Elemente der Mathematik [21] la première solution de synthèse d'un “problème plus général” où celui de Thébault apparaît comme un cas particulier.

Cette généralisation, qui donne une importance particulière à un rectangle connu par J. Neuberg [15], citant [4], a été souligné en 1983 par le commentaire de l'éditorial du Amer. Math. Monthly dans une publication sur la prétendue première solution métrique de l'anglais K. B. Taylor [23], qui comptait 24 pages.

En 1986, une preuve beaucoup plus courte [25], due à Gerhard Turnwald, est apparue. En 2001, R. Shail présente une approche analytique “plus complète” du problème [19], dans lequel celle de Stark est apparue comme un cas particulier. Cette dernière généralisation a été étudiée de nouveau par S. Gueron [11] de façon moins complète en métrique. En 2003, le Amer. Math. Monthly a publié la solution angulaire de B.J. English, reçue en 1975 et “perdue dans la nuit des temps” [7].

Merci à JSTOR, l'auteur a découvert dans une ancienne édition du Amer. Math. Monthly[18] que le problème de Shail a été proposé en 1905 par un instructeur Y. Sawayama de l'École militaire centrale de Tokyo, et géométriquement résolu par lui-même, en mélangeant géométrie synthétique et métrique. Sur cette base, nous élaborons une nouvelle preuve, purement synthétique, du théorème de Sawayama-Thébault qui comprend plusieurs théorèmes qui peuvent tous être prouvé en géométrie synthétique. La première étape de notre approche se réfère au début de la preuve de Sawayama et la fin se réfère à la preuve de Stark. En outre, notre point de vue conduit facilement au résultat de Sawayama-Shail.

Télécharger la figure GéoPlan sawayama_thebault_fig1.g2w

2. Un lemme

Lemme 1. Par le sommet A du triangle ABC, une ligne droite appelée AD, coupe le côté BC à D. Soit P le centre du cercle C₁, qui touche DC, DA en E, F et le cercle circonscrit C₂ à ABC en K. Alors, la corde EF qui joint les points de contact passe par le centre I du cercle inscrit dans le triangle ABC.

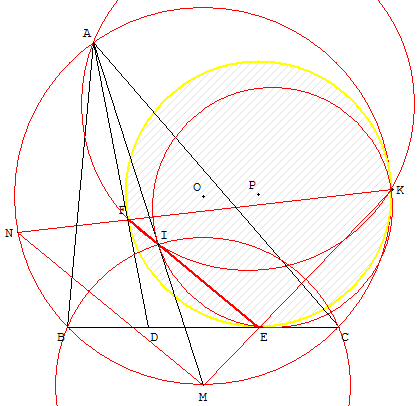

Figure 2

Preuve. Soit M, N les points d'intersection de C₂ avec KE et KF, et J le point d'intersection de AM et EF (voir Figure 3). KE est la bissectrice intérieure de BKC [8, Théorème 119]. Le point M est le milieu de l'arc BC qui ne contient pas de K, AM est la bissectrice intérieure de l'angle A de ABC et passe par I.

Les cercles C₁ et C₂ sont tangents en K, EF et MN sont parallèles.

(Note du traducteur : MN est l'image de EF dans l'homothétie de centre K qui transforme C₁ en C₂.)

Télécharger la figure GéoPlan sawayama_thebault_fig2.g2w

Les noms des points M et N ont disparu dans la copie de l'image ?

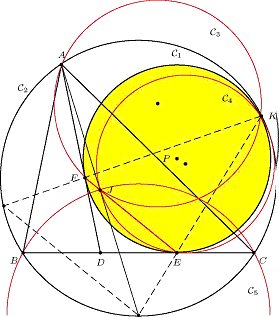

Figure 3

Télécharger la figure GéoPlan sawayama_thebault_fig3.g2w

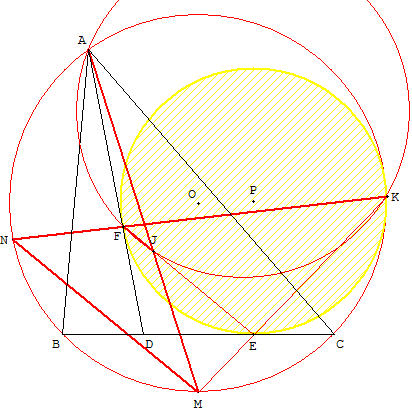

Le cercle C₂, les points de base A et K, les lignes MAJ et NKF, les parallèles MN et JF, conduisent à une application (de la réciproque ?) du Théorème de Reim ([8, théorème 124]). Par conséquent, les points A, K, F et J sont cocycliques. Cela peut aussi être vu directement du fait que les angles FJA et FKA sont égaux.
Le théorème du pivot de Miquel [14, 9] appliqué au triangle AFJ en considérant F sur AF, E sur FJ et J sur AJ montre que le cercle C₄ passant par E, J et K est tangent à AJ en J. Le cercle C₅ de centre M, en passant par B, également en passe par I ([2, Livre II, p. 46, théorème XXI] et [12, p.185]). Ce cercle étant orthogonal au cercle C₁ [13, 20] est aussi orthogonal au cercle C₄ ([10, 1]) KEM est l'axe radical de cercles C₁ et C₄.

Des angles BKE = MAC = MBE, nous voyons que le cercle circonscrit de BKE est tangent à BM en B.
Donc, le cercle C₅ est orthogonal à ce cercle circonscrit et, par conséquent, également à C₁, M se trouvant sur leur axe radical.

Par conséquent, MB = MJ, et J = I.

Conclusion : la corde de contact EF passe par le centre I du cercle inscrit.

Remarque. Lorsque D est en B, c'est le théorème de Nixon [16].

3. Théorème de Sawayama-Thébault

Théorème 2. Par le sommet A du triangle ABC, un segment AD est mené, qui coupe le côté BC en D. I est le centre du cercle inscrit dans le triangle ABC. Soit P le centre du cercle tangent à DC, DA en E, F et le cercle circonscrit de ABC, et soit Q le centre d'un nouveau cercle qui tangent à PB, DA aux points G, H et tangent au cercle circonscrit de ABC. Alors, P, I et Q sont colinéaires.

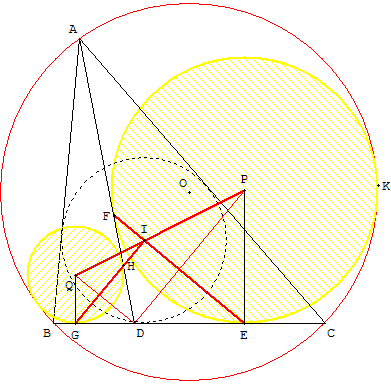

Figure 4

La preuve.

Selon les hypothèses, QG ⊥ BC, BC ⊥ PE de sorte QG // PE. Par le lemme 1, GH et EF passent par I. Les triangles DHG et QGH sont isocèles respectivement en D et Q, DQ est

1. la médiatrice de GH,
2. la bissectrice intérieure en D du triangle DHG

Mutatis mutandis, DP est

1. la médiatrice de EF,
2. la bissectrice intérieure en D du triangle DEF.

Comme les bissectrices de deux angles adjacents sont perpendiculaires,
nous avons DQ ⊥ DP. Par conséquent, GH // DP et DQ // EF.

Conclusion : en utilisant la réciproque du Théorème de Pappus ([17, proposition 139] et [3, p. 67]), appliquée à l'hexagone PEIGQDP, les points P, I et Q sont colinéaires.

Télécharger la figure GéoPlan sawayama_thebault_fig4.g2w

Constructions de Sangaku avec GéoPlan

Construction des bissectrices

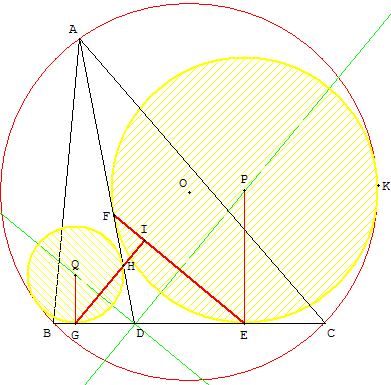

On trace les bissectrices issues de D et leurs parallèles issues du centre du cercle inscrit. Elles rencontrent les segments [DA], [DC], [DB] aux points de contact des cercles tangents.

Il suffit de mener les perpendiculaires à [DC] et [DB] par ces points de contact, elle rencontre les bissectrices au centre des cercles tangents. On a le centre du cercle et un point de contact, cela suffit pour tracer les cercles. GeoGebra fournit le point de contact K, sinon on peut toujours se servir du fait que les centres de deux cercles sont alignés avec le point de contact.

HB (d) 7 juillet 2008 à 15:21

Construction de Viète

O’ et O₂ sont les symétriques de O par rapport aux bissectrices issues de D.

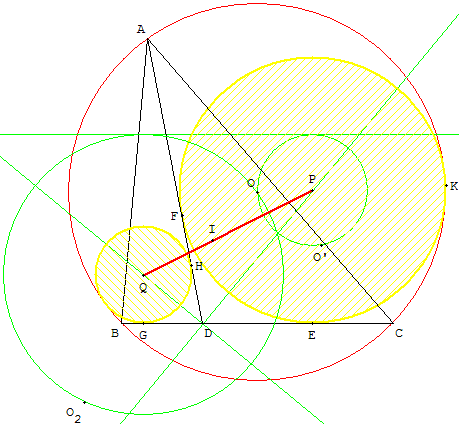

Tracer les cercles passant par O et O’ ou O et O₂ tangent à la parallèle à (BC) située à une distance de (BC) égale au rayon du cercle circonscrit. Tracer leurs centres P et Q.

Tracer les cercles de centre P et Q tangents à (BC).

Télécharger la figure GéoPlan sawayama_thebault_fig1_viete.g2w
