Inversion de cercles

Figures classiques avec GeoGebra

Définition de l'inversion ; échange de droites et de cercles par inversion.

Sommaire

1. définition de l'inversion

2. « Machine à inversion » : dispositif de Peaucellier

3. Image d'un cercle par une inversion

4. Inversions échangeant deux cercles sécants

5. Inversions échangeant deux cercles extérieurs l'un à l'autre

6. Inversion échangeant le cercle circonscrit et le cercle d'Euler

7. Constructions à la règle et au compas

GeoGebra Version interactive

1. Définition de l'inversion

Cette transformation n'est plus enseignée au lycée, mais pourrait être citée en terminale S comme contre-exemple de la linéarité.

Une inversion est une transformation qui inverse les distances par rapport au pôle de l'inversion. Plus un point en est proche du pôle, plus son transformé est éloigné du pôle de l'inversion.

Transformation découverte par Descartes, mais qu'il a peu précisée et peu exploitée.

Définition : l'inversion i(I, k) de pôle I et de puissance k est la transformation ponctuelle du plan qui à un point M, distinct de I, fait correspondre le point M’ de la droite (IM) tel que vec(IM).vec(IM') = k.

Propriétés

Entre un couple de points (M, N) et son image (M’, N’), on a : M’N’ = abs(k)MN/(IM.IN),
les quatre points (M, M’, N, N’) sont cocycliques (ou alignés).

M’ est dit inverse de M par rapport au centre d'inversion I. M et M’ sont alignés avec I et on a IM × IM’ = |k|. On dit aussi que M et M’ sont antihomologues.

Si M’ est l'inverse de M, alors M est l'inverse de M’. Une inversion de pôle I est une involution bijective du plan privé de I dans lui-même.

L'image d'une droite ou d'un cercle, éventuellement privé du pôle I, est une droite ou un cercle, éventuellement privé du point I.

Par une inversion, l'image d'une droite ne passant par le pôle est un cercle, passant par le pôle, privé du pôle.
Une droite passant par le pôle est globalement invariante.

L'inversion transforme un cercle ne passant pas par le pôle I en un cercle ne passant pas par I.
Pour deux cercles inverses l'un de l'autre, le pôle d'inversion est un centre d'homothétie des deux cercles.

Cercle d'inversion : l'ensemble des points invariants dans l'inversion de pôle I et de puissance k (positive) est un cercle directeur de centre I et de rayon rac(k), c'est le cercle d'inversion.

Si un point est extérieur au cercle d'inversion, son inverse est intérieur et réciproquement (problème du lion dans le désert : pour le chasser, construire un grillage circulaire, et faire une inversion !).

Cercles orthogonaux au cercle d'inversion : pour qu'une transformation ponctuelle soit une inversion positive de cercle d'inversion (Γ), il faut et il suffit que tout cercle (c) passant par un point M et son transformé M’ soit orthogonal à (Γ).
Le cercle (c) est alors globalement invariant par l'inversion.

Inversion et tangentes : si une courbe C admet une tangente en un point M, sa courbe inverse C’, admet une tangente au point M’, inverse de M, et ces deux tangentes sont symétriques par rapport à la médiatrice de [MM’].

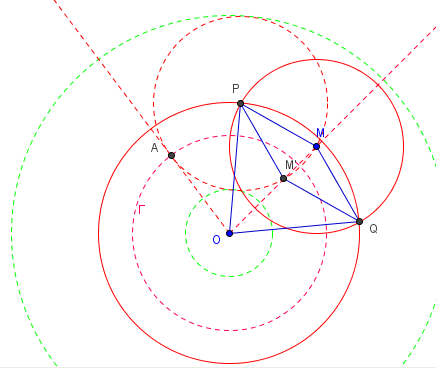

2. « Machine à inversion » : inverseur de Peaucellier

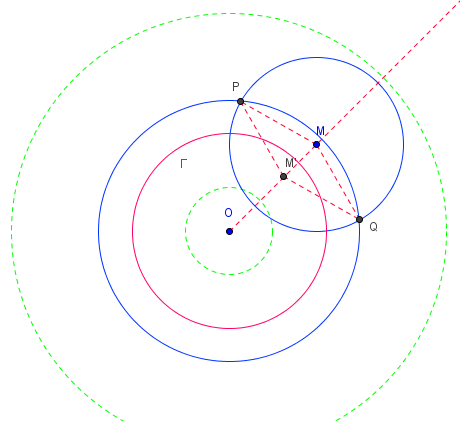

inversion de droite - dispositif de Peaucellier - copyright Patrice Debart 2009

La solution exacte du mouvement rectiligne fut trouvée en 1864 par Peaucellier.

La droite effective ou comment tracer des droites au compas.

L'inverseur est un objet mécanique avec deux barres OP et OQ de longueur fixe r1 et 4 autres barres MP, MQ, M’P, M’Q de longueurs fixes r2 avec les points de pivots aux sommets du losange OMPQM’.

Justification géométrique

Pour un point O du plan affine euclidien et un rapport k = r12 - r22,
avec 0 < r2 < r1, on peut construire l'inverse géométrique, pour l'inversion de centre O et de rapport k, de tout point M dans la couronne centrée en O,
de rayon intérieur r1 - r2, et de rayon extérieur r1 + r2 de la façon suivante :

  • Un point M dans la couronne étant donné, il existe deux points d'intersection P et Q du cercle de centre O et de rayon r1, et du cercle de centre M et de rayon r2.
  • Puis on construit l'unique point M’ tel que PMQM’ soit un losange.
  • L'application qui à M fait correspondre M’ est bien l'inversion cherchée.

GeoGebra Figure interactive dans GeoGebra Tube : inverseur de Peaucellier

Figure exportée dans WikiPédia : dispositif de Peaucellier

Inversion

inversion de droite - dispositif de Peaucellier - copyright Patrice Debart 2009

Le produit OM × OM’ est constant, car il est égal au carré de la tangente OA menée de O au cercle de centre P passant par M (et M’).

GeoGebra Figure interactive dans GeoGebra Tube : inverseur de Peaucellier 2

Inverse d'une droite

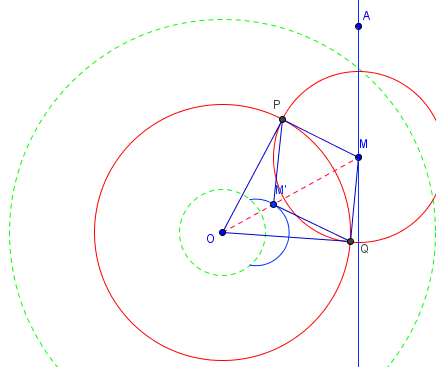

inversion de droite - droite de Peaucellier - copyright Patrice Debart 2009

Remarque : cet inverseur fut utilisé pour transformer un mouvement rectiligne en mouvement circulaire.

Voir aussi : figure interactive de ChronoMath

GeoGebra Figure interactive dans GeoGebra Tube : inverseur de Peaucellier - image d'une droite

WikiPédia : inversion

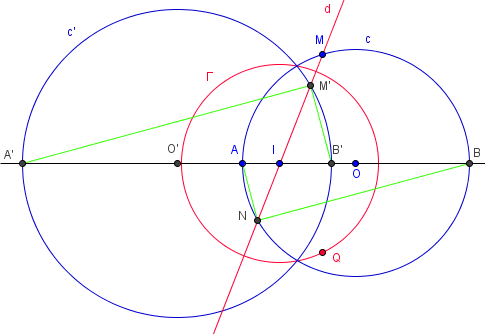

3. Image d'un cercle par une inversion

inversion de droite - cercle de Peaucellier - copyright Patrice Debart 2009

Une inversion de pôle I et de puissance k (k > 0), a pour cercle d'inversion le cercle (Γ) passant par Q.

Un cercle (c) de centre O rencontre la droite (IO) en deux points A et B distincts de I.

Par l'inversion, un point M du cercle (c) a pour image un point M’ et les points A et B ont pour images A’ et B’ situés sur la droite (OI).

Étudions l'angle A’M’B’.

Pour cela, soit N le deuxième point d'intersection de la droite (IM) avec le cercle (c).

La puissance de I par rapport au cercle (c) est :
IB × IA = IM × IN,
d'où IB/IM = IN/IA.

Par l'inversion IB × IB’ = IM × IM’ = k, d'où IB/IM = IM’/IAB’.

On a donc IN/IA = IM’/IAB’ et NA // M’B’.

On montre, de même manière, que NB // M’A’.

L'angle A’M’B’ a ses côtés parallèles a ceux de l'angle droit ANB, il est donc droit et le point M’ est sur le cercle diamètre [A’B’].

Par une inversion, l'image d'un cercle, ne passant par le pôle I, est un cercle.

Avec GeoGebra en déplaçant le point A de façon à le faire tendre vers I, on vérifie que l'image de (c) tend vers une droite perpendiculaire en B’ à (OI).

GeoGebra Figure interactive dans GeoGebra Tube : inverse d'un cercle

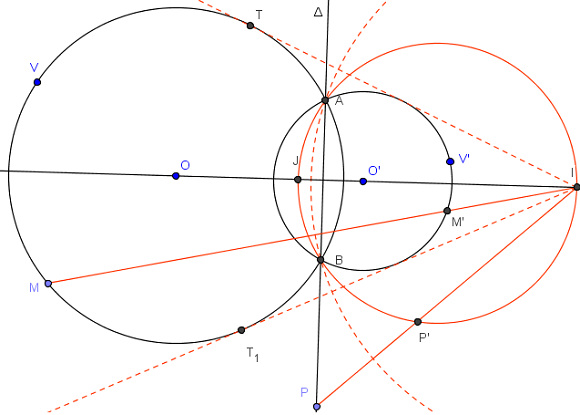

4. Inversions échangeant deux cercles sécants

inversion de cercles sécants - copyright Patrice Debart 2009

Si (c), (c’) sont deux cercles de centres O et O’ se coupant en A et B ; Δ leur axe radical est la droite (AB) ; les points I et J leurs centres d'homothétie.

Les centres I et J et les tangentes communes [IT) et [IT’) sont construits avec la méthode des homothéties transformant deux cercles.
Les tracés de construction ont été cachés.

Ces tangentes communes rencontrent (c) en T et T’. La droite (TT’) est la polaire de I par rapport à (c).
Ces tangentes rencontrent (c’) en T1 et T1’. La droite (T1T1’) est la polaire de I par rapport à (c’).
L'axe radical Δ est équidistant de ces deux polaires.

Le cercle de diamètre [IJ] est dans le faisceau de cercles (c, c’), les deux inversions l'échangent avec Δ.

L'inversion positive a pour cercle d'inversion le cercle (Γ) de centre I, passant par A et B, aussi situé dans le faisceau de cercles (c, c’).
Un point M de (c) a pour image M’, intersection bien choisie de (IM) et de (c’).

Un point P de Δ a pour inverse P’ sur le cercle de diamètre [IJ].

GeoGebra Figure interactive dans GeoGebra Tube : inversions échangeant deux cercles sécants

Après les tracés réalisés pour une inversion positive de pôle I, on peut réaliser ceux pour l'inversion de puissance négative de pôle J.

5. Inversions échangeant deux cercles extérieurs

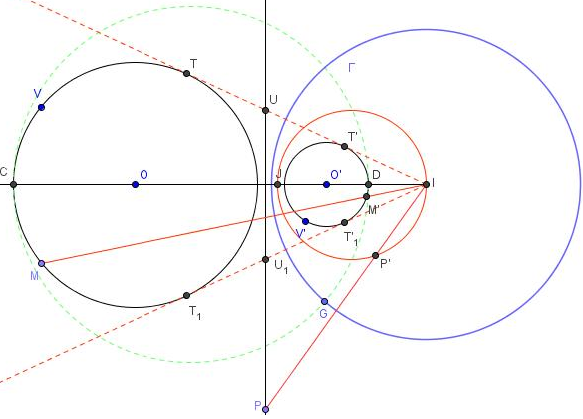

inversions echangeant deux cercles extérieurs l'un à l'autre - copyright Patrice Debart 2009

Dans ce cas particulier où les cercles sont extérieurs l'un à l'autre,, ils admettent deux tangentes communes (TT’) et (T1T’1),
les milieux U de [TT’] et U1 de [T1T’1] appartiennent à l'axe radical. Cette propriété permet de construire l'axe radical Δ.

Soit les points C et D des cercles (c) et (c’) situés sur la ligne des centres (OO’), à l'extérieur du segment [OO’]. La puissance IC × ID est égale à la puissance de I par rapport au cercle de diamètre [CD]. Cette puissance est égale au carré de la tangente IG. Le point G permet de construire le cercle d'inversion.

Le cercle de diamètre [IJ] est dans le faisceau de cercles (c, c’), les deux inversions l'échangent avec Δ.

Le cercle d'inversion (Γ), de centre I, est aussi dans ce faisceau.

GeoGebra Figure interactive dans GeoGebra Tube : inversions échangeant deux cercles extérieurs

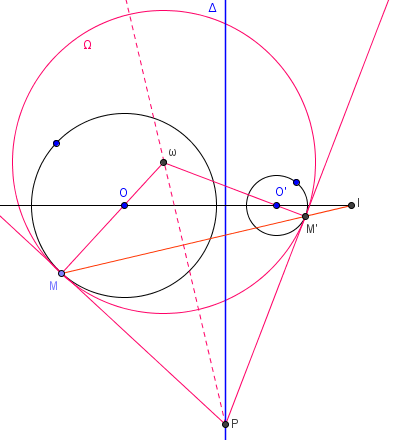

Tangentes en deux points antihomologues

inversion de cercles - tangentes en deux points antihomologues - copyright Patrice Debart 2009

Un point M de (c) a pour image M’, intersection bien choisie de (IM) et de (c’).

Les tangentes en M au cercle (c), et au point M’, inverse de M, au cercle (c’) sont symétriques par rapport à la médiatrice de [MM’].

Cette médiatrice coupe les rayons (OM) et (O’M’) au point ω. ω est le centre d'un cercle (Ω) tangent aux cercles (c) et (c’) aux points inverses M et M’. Ce cercle (Ω) est invariant par l'inversion.

GeoGebra Figure interactive dans GeoGebra Tube : tangentes aux points antihomologues d'une inversion

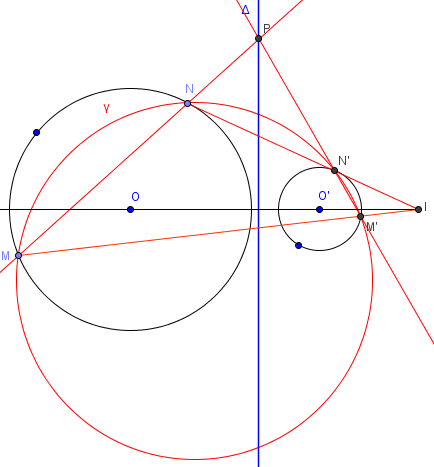

Deux couples de points antihomologues

inversion de cercles - tangentes en deux points antihomologues - copyright Patrice Debart 2009

Soit N et N’ un autre couple de points inverses tel que N ne soit pas sur (IM).

Les quatre points M, M’, N et N’ sont sur un même cercle (γ). (γ) est globalement invariant par l'inversion.

Les droites (MN) et (M’N’) sont concourantes en un point P situé sur l'axe radical Δ. P est le centre radical des cercles (c), (c’) et (γ).

Réciproquement, n'importe quel cercle (γ) passant par M et M’ recoupe (c) et (c’) en deux points N et N’ inverses l'un de l'autre.

Les droites joignant un point P de l'axe radical aux points M et M’ recoupe (c) et (c’) en deux points N et N’ inverses l'un de l'autre.

GeoGebra Figure interactive dans GeoGebra Tube : deux couples de points antihomologues d'une inversion

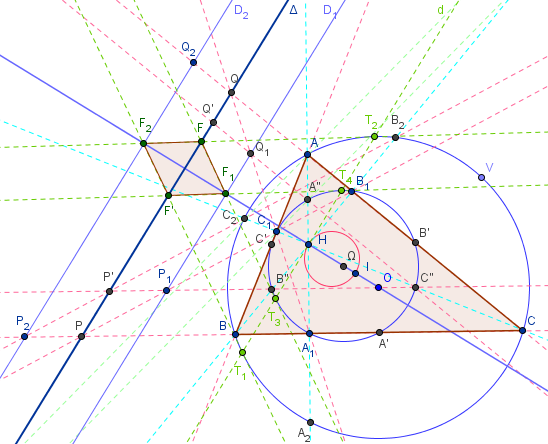

6. Inversion échangeant les cercles circonscrit et d'Euler

inversion du cercle circonscrit et du cercle d'Euler - copyright Patrice Debart 2009

Dans le cas de cercles dont l'un est intérieur à l'autre, nous contenterons de l'étude de l'inversion de puissance négative échangeant le cercle circonscrit et le cercle d'Euler.

Pour construire les polaires par rapport au pôle d'inversion H, tracer la droite (d) perpendiculaire en H à la droite d'Euler.

La droite (d) coupe le cercle circonscrit (c) en T1 et T2. Les tangentes en T1 et T2 se coupent en F2. La polaire de H par rapport à (c) est la perpendiculaire D2 à la droite d'Euler en F2.
La droite (d) coupe le cercle d'Euler (c’) en T3 et T4. Les tangentes en T3 et T4 se coupent en F1. La polaire de H par rapport à (c’) est la perpendiculaire D1 à la droite d'Euler en F1.

Les quatre tangentes forment un parallélogramme F1FF2F’. Les points F et F’ sont situés sur l'axe radical.

L'axe radical Δ est équidistant de ces deux polaires D1 et D2.

Soit I le deuxième pôle des inversions échangeant les deux cercles, le cercle de diamètre [IH] est dans le faisceau de cercles (c, c’), les deux inversions l'échangent avec Δ.

GeoGebra Figure interactive dans GeoGebra Tube : inversion entre le cercle circonscrit et le cercle d'Euler

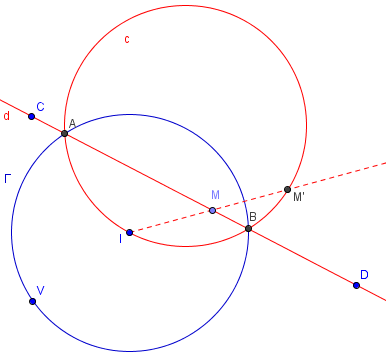

7. Inverse d'une droite

inversion echangeant cercle et droite - copyright Patrice Debart 2009

Constructions à la règle et au compas

Avec le cercle d'inversion, construire :

Inverse d'une droite qui rencontre le cercle d'inversion

La droite (d) rencontre le cercle d'inversion ( Γ), son image le cercle (c) aussi.

Par une inversion, l'image d'une droite ne passant par le pôle est un cercle, passant par le pôle, privé du pôle.

Inverse d'un point

On peut utiliser cette figure pour tracer l'inverse d'un point M.

Tracer une droite (d) passant par M coupant le cercle d'inversion en A et B. Le cercle (c) circonscrit à A, B et I, privé de I, est l'inverse de (d). La droite (IM) recoupe (c) en M’, qui est l'inverse cherché.

GeoGebra Figure interactive dans GeoGebra Tube : inverse d'une droite qui rencontre le cercle d'inversion

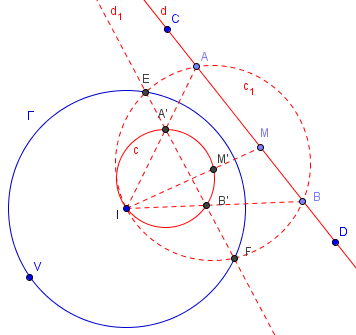

Droite qui ne rencontre pas le cercle d'inversion

droite qui ne rencontre pas le cercle d'inversion - copyright Patrice Debart 2009

Technique : trouver les inverses de deux points A et B de la droite
(d) à l'aide d'un cercle intermédiaire (c1) ayant pour inverse une droite (d1).

Placer deux points A et B sur la droite (d) extérieure au cercle d'inversion (Γ).
Le cercle (c1) circonscrit à IAB, coupe (Γ) en E et F.
La droite (d1) = (EF) est l'inverse de (c1).

La droite (IA) coupe (d1) en A’ inverse de A. De même, on trouve B’.

Le cercle (c) circonscrit à IA’B’ est l'inverse de (d) cherché.

GeoGebra Figure interactive dans GeoGebra Tube : inversion d'une droite extérieure au cercle d'inversion

Cercle qui contient un point et son inverse

Un cercle (c) contient un point A et son inverse A’.
Soit M point du cercle (c) et son inverse M’.
Les quatre points (A, A’, M, M’) sont cocycliques, donc le point M’ appartient au cercle.
Le cercle (c) est globalement invariant par l'inversion.

Exercices

Construire avec une inversion, les cercles tangents à un cercle passant par deux points (problème de contact PPC)

Cercle passant par un point tangent à deux cercles (Problème de contact PCC)
