1. Tétraèdres particuliers

2. Tétraèdre ayant des hauteurs concourantes

3. Tétraèdre orthocentrique

4. Cas particulier : tétraèdre régulier

5. Tétraèdre et orthogonalité

6. Intersection d'une droite et d'un tétraèdre

7. Tétraèdre tronqué

Icône GeoGebra Les figures de cette page avec GeoGebra 3D

Page mobile friendly Sur tablette ou smartphone, on bascule automatiquement vers la version GeoGebra 3D pour mobiles

Dans d'autres pages du site

Patron d'un tétraèdre

Section et tronc de tétraèdre

Orthogonalité et incidence dans l'espace en seconde

dans l'ancienne 1ère S

Sections planes d'un tétraèdre

Barycentre et tétraèdre avec GéoSpace

Tétraèdre et produit scalaire

Bac national S 2014

Optimisation dans un tétraèdre trirectangle

1. Tétraèdres particuliers

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre libre ; tétraèdre de base un triangle équilatéral

Définitions :
les médianes d'un tétraèdre sont les segments reliant les sommets au centre de gravité de la face opposée.

Les quatre médianes sont concourantes au centre de gravité du tétraèdre, situé aux 3/4, à partir du sommet, de chaque médiane.

Bimédiane
Dans un tétraèdre, on appelle bimédianes les droites passant par les milieux de deux arêtes opposées.
Les trois bimédianes sont concourantes au centre de gravité.

GeoGebra Figures 3D dans GeoGebraTube : bimédianes d'un tétraèdre
Voir équibarycentre de quatre points

1.a. Tétraèdre régulier

geometrie dans l'espace - tétraèdre régulier

ABCD est un tétraèdre régulier.
Les six arêtes sont de même longueur a.
Les quatre faces sont des triangles équilatéraux.

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre régulier
      tétraèdre de base un triangle équilatéral

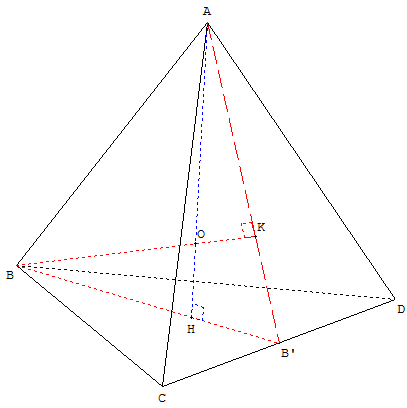

Calcul de la hauteur d'un tétraèdre régulier

Les quatre hauteurs sont de longueur h = AH = rac(2/3) a (calcul dans le triangle isocèle BB’D où BB’est la médiane du triangle équilatéral BCD de côtés a. BB’ = rac(3)/2 a et le centre de gravité H est aux deux tiers de BB’ : BH = rac(3)/3 a, puis conclure avec Pythagore, dans le triangle rectangle ABH).

Les hauteurs sont aussi médianes, concourantes au centre de gravité O, situé au quart de HA : HO = 1/4 HA.

Le centre de gravité O est aussi l'orthocentre du tétraèdre et est équidistant des sommets. C'est le centre de la sphère dans laquelle est inscrit le tétraèdre.
Un tétraèdre régulier est orthocentrique.

Volume d'un tétraèdre
V = 1/3 × aire de la base × hauteur = 1/3 × Abase × h.

Calcul du volume d'un tétraèdre régulier

V = 1/3 Abase× h = 1/3 rac(3/4) a2 ×rac(2/3) a = 1/12 rac(2) a3.

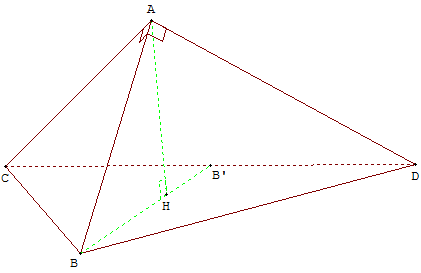

1.b. Tétraèdre trirectangle

geometrie dans l'espace - tétraèdre trirectangle - copyright Patrice Debart 2009

On dit aussi que ABCD est un tétraèdre rectangle isocèle.

La base est un triangle équilatéral,
les trois faces latérales sont des triangles rectangles isocèles.

Lesommet A est l'orthocentre du tétraèdre qui orthocentrique.

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre trirectangle

Calcul des longueurs des côtés, d'une médiane et de la hauteur

Si a est la longueur des côtés de la base BCD, la longueur des petits côtés des triangles rectangles est AB = arac(2)/2.
De la longueur BB’ = arac(3)/2 d'une médiane du triangle équilatéral, on déduit BH = arac(3)/3.
Par la propriété de Pythagore dans le triangle ABH, rectangle en H,
la hauteur du tétraèdre est donc AH = a1/rac(6).

Coin de cube

Le tétraèdre trirectangle ABCD est le coin d'un cube ABECDB’E’C’ de côté c = a rac(2)/2.

L'aire base SABC est égale à la moitié de celle du côté du cube,
soit SABC = 1/2 c2,, et la hauteur AD = c.
Le volume est : V = 1/3 SABC × c = 1/6 c3.

Le volume du tétraèdre trirectangle est un sixième du volume du cube qu'il engendre.

Dans la figure tétraèdre régulier inscrit dans un cube on vérifie ce calcul par la décomposition d'un cube en un tétraèdre régulier de volume égal au tiers de celui du cube et de quatre coins de cube.

GeoGebra Figures 3D dans GeoGebraTube : coin de cube

2. Tétraèdre ayant des hauteurs concourantes

Soit ABCD un tétraèdre non plat. On projette orthogonalement les sommets sur les faces opposées ; on obtient respectivement les points H, P, Q, R.

GeoGebra Figures 3D dans GeoGebraTube : quatre hauteurs d'un tétraèdre

Si deux hauteurs sont concourantes, l'arête qui joint les sommets est orthogonale à l'arête opposée

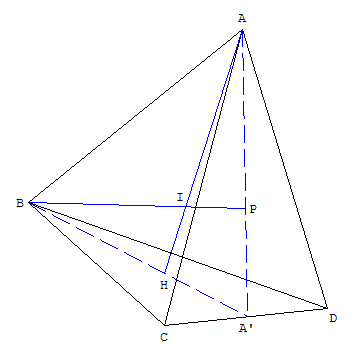

geometrie dans l'espace - tétraèdre avec 2 hauteurs concourantes - copyright Patrice Debart 2009

Si deux hauteurs (AH) et (BP) sont concourantes en I, alors les arêtes (AB) et (CD) sont orthogonales.

En effet, les droites (AP) et (BH) situées dans le plan (ABI) se coupent en A’. Comme (AP) est sur la face (ACD) et (BH) sur la face (BCD), le point A’ appartient à la droite (CD) intersection de ces deux plans

(AH) étant perpendiculaire au plan (BCD), le plan (ABA’) qui contient (AH) est perpendiculaire au plan (BCD).
De même, la droite (BP) étant perpendiculaire au plan (ACD), le plan (ABA’) qui contient (BP) est perpendiculaire au plan (ACD).

Le plan (ABA’), perpendiculaire aux deux plans (BCD) et (ACD) est perpendiculaire à leur intersection, la droite (CD).
La droite (AB) contenue dans le plan (ABA’) est orthogonale à (CD).

Remarque : les droites (AA’) et (BA’) contenues dans le plan(ABA’) sont perpendiculaires à (CD). Ce sont les hauteurs des faces (ACD) et (BCD).

Réciproquement, si les arêtes (AB) et (CD) sont orthogonales, alors les hauteurs (AH) et (BP) sont concourantes

En effet, le plan perpendiculaire à (CD) passant par A contient la droite (AB). Ce plan coupe (CD) en un point A’. Le plan (ABA’), perpendiculaire à la droite (CD), est perpendiculaire au plan (BCD) qui la contient.
La hauteur (AH) perpendiculaire à (BCD) est donc contenue dans le plan (ABA’).

De même, la hauteur (BP) est contenue dans le plan (ABA’), car cette droite et ce plan sont tous deux perpendiculaires au plan (ACD).

Les hauteurs (AH) et (BP) contenues dans le même plan (ABA’) sont concourantes (elles ne sont pas parallèles).

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre ayant deux hauteurs concourantes
   Problèmes: p planxOy définit courbe implicite et avec intersectionChemin[p,q] cliquer sur OK !

Si deux arêtes sont orthogonales, les paires de hauteurs, issues des deux sommets de chaque arête, sont concourantes et les deux points de concours sont situés sur la bimédiane, perpendiculaire commune à ces arêtes

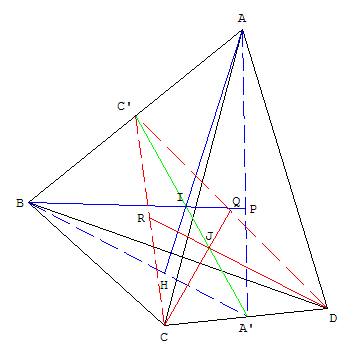

geometrie dans l'espace - tétraèdre avec 2 paires de hauteurs concourantes - copyright Patrice Debart 2009

Par dualité, comme les arêtes (AB) et (CD) sont orthogonales, alors les hauteurs (CQ) et (DR) sont concourantes en J.

Le plan (CDJ) coupe la droite (AB) au point C’ qui est l'intersection des droites (CR) et (DQ).

Les plans (ABA’) et (CDC’) ont pour intersection la droite (A’C’) qui contient les points I et J.

La droite (A’C’) est perpendiculaire à (AB) car contenue dans le plan (CDC’) perpendiculaire à (AB). (A’C’) est une hauteur du triangle ABA’.
De même, cette droite (A’C’) contenue dans le plan (ABA’) est perpendiculaire à (CD) et est une hauteur du triangle CDC’.

La droite (A’C’) est donc la perpendiculaire commune à (AB) et (CD), A’C’ est la plus courte distance de ces deux arêtes.

Les points I et J sont situés sur la perpendiculaire commune aux arêtes (AB) et (CD).

GeoGebra Figures 3D dans GeoGebraTube : deux arêtes orthogonales d'un tétraèdre

Le calcul du carré de l'hypoténuse dans les triangles rectangles CAA’ et DAA’ permet d'écrire :
AA’2 = CA2 + CA’2 = DA2 + CA’2.

De même, dans les triangles rectangles CBA’ et DBA’, on a :
BA’2 = CB2 + CA’2 = DB2 + DA’2.
Par différence DA’2 - CA’2 = CA2 - DA2 = CB2 - DB2.

Relation métrique : CA2 + DB2 = CB2 + DA2.

Autre méthode : produit scalaire en terminale

Technique GéoSpace : A, B et C sont trois points libres de l'espace, D est un point libre dans le plan perpendiculaire à (AB) passant par C.

3. Tétraèdre orthocentrique

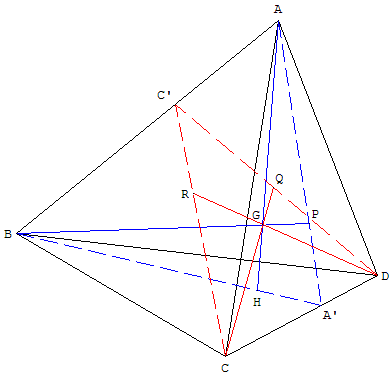

Quatre hauteurs concourantes d'un tétraèdre

geometrie dans l'espace - tétraèdre orthocentrique - copyright Patrice Debart 2009

Définition : un tétraèdre orthocentrique a ses quatre hauteurs concourantes.
Le point de concours est alors l'orthocentre du tétraèdre.

Propriétés :

  • Un tétraèdre orthocentrique a ses arêtes opposées orthogonales deux à deux.
  • Les quatre hauteurs sont concourantes en G orthocentre du tétraèdre. Le point G est aussi le point de concours des trois bimédianes, perpendiculaires communes aux couples d'arêtes opposées.
  • Les pieds des hauteurs sont les orthocentres des faces opposées.
  • La somme des carrés des longueurs de deux arêtes opposées est la même pour chacune des trois paires d'arêtes opposées :
Pour un tétraèdre ABCD on a : AB2 + CD2 = CA2 + DB2 = CB2 + DA2.

Le but de cette activité est de montrer qu'une des quatre propriétés suivantes est suffisante pour caractériser un tétraèdre orthocentrique :

  • Deux couples d'arêtes opposées sont orthogonales,
  • Trois des hauteurs sont concourantes,
  • Le pied d'une des hauteurs est l'orthocentre de la face opposée,
  • AB2 + CD2 = CA2 + DB2 = CB2 + DA2.

Technique GéoSpace : Pour tracer un tétraèdre orthocentrique, placer trois points A, B et C libres de l'espace, et un point D libre sur la droite (d) intersection des plans orthogonaux à (AB) passant par C et à (BC) passant par A (la droite (d) est la perpendiculaire au plan (ABC) passant par l'orthocentre du triangle ABC).

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre orthocentrique

3.b. Propriété caractéristique : un tétraèdre qui a deux couples d'arêtes opposées orthogonales est orthocentrique

Soit ABCD un tétraèdre dont les arêtes opposées [AB] et [CD] soient orthogonales ainsi que [BC] et [AD].

3.b.a. La hauteur (AH) est perpendiculaire au (BCD) donc orthogonale à la droite (CD) contenue dans ce plan. La droite (CD) est orthogonale à (AB) par hypothèse. Le plan (ABH), qui contient ces droites (AB) et (AH), est perpendiculaire à (BC). La droite (BH) contenue dans ce plan est perpendiculaire à (CD) : c'est une hauteur du triangle BCD.

3.b.b. De même, la droite (BC) est orthogonale à la hauteur (AH) et à (AD) par hypothèse, donc perpendiculaire au plan (ADH). La droite (DH) contenue dans ce plan est perpendiculaire à (BC) : c'est une deuxième hauteur du triangle BCD.
Le point H, situé sur deux hauteurs, est l'orthocentre du triangle BCD.
Le pied H de la hauteur (AH) du tétraèdre est l'orthocentre de la face (BCD).

3.b.c. Les quatre hauteurs du tétraèdre sont concourantes en G orthocentre du tétraèdre.

Les arêtes opposées [AB] et [CD] sont orthogonales, d'après le paragraphe a. Les hauteurs (AH) et (BP) sont concourantes en I, et les hauteurs (CQ) et (DR) sont concourantes en J, I et J étant sur la perpendiculaire commune (A’C’).
Les arêtes opposées [BC] et [AD] sont orthogonales, les hauteurs (AH) et (DR) sont concourantes en K, le plan (ADH) contient les droites (AH) et (DR), les points I et J.

La droite (A’C’) n'est pas incluse dans le plan (ADH), l'intersection avec plan est réduite à un point G. Les points I et J, communs à (ADH) et à (A’C’) sont confondus en G.

3.c. Première réciproque : un tétraèdre qui a trois hauteurs concourantes est orthocentrique

Les hauteurs (AH), (BP) et (CQ) d'un tétraèdre ABCD sont concourantes.
Montrer que le tétraèdre est orthocentrique.

Solution

Les deux hauteurs (AH) et (BP) sont concourantes en G, les arêtes (AB) et (CD) sont orthogonales.
Les deux hauteurs (AH) et (CQ) sont concourantes en G, les arêtes (AC) et (BD) sont orthogonales.
Deux couples d'arêtes opposées sont orthogonales. Le tétraèdre ABCD est orthocentrique.

3.d. Deuxième réciproque : le pied d'une des hauteurs est l'orthocentre de la face opposée

geometrie dans l'espace - tétraèdre - pied d'une des hauteurs - copyright Patrice Debart 2009

Soit ABCD un tétraèdre, tel que la projection orthogonale H du sommet A sur la face (BCD) soit l'orthocentre du triangle BCD.

Montrer que la droite (BC) est orthogonale à (AH) et perpendiculaire à (HD),
en déduire que (BC) est orthogonale à (AD),
conclure que le tétraèdre est orthocentrique.

GeoGebra Figures 3D dans GeoGebraTube : pied de hauteur orthocentre de la base du tétraèdre


Solution

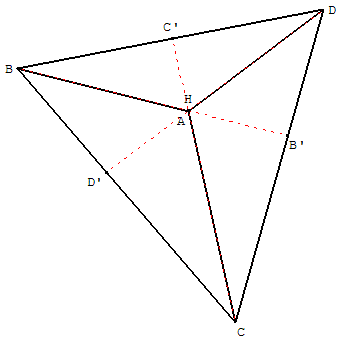

geometrie dans l'espace - pied d'une des hauteurs d'un tétraèdre - copyright Patrice Debart 2009

La droite (AH), orthogonale au plan (BCD), est orthogonale à toutes les droites de ce plan donc à la droite (BC).
H étant l'orthocentre du triangle BCD, (DH) hauteur issue de D est perpendiculaire au côté (BC).

Le plan (ADH) contient les droites (AH) et (DH). Ces deux droites distinctes et sécantes en H ne sont pas parallèles ; elles sont orthogonales à la droite (BC), donc la droite (BC) est orthogonale au plan (ADH).
Cette droite (BC), orthogonale au plan (ADH), est orthogonale à toutes les droites de ce plan, donc à la droite (AD).

Les droites (BC) et (AD) sont orthogonales.

Une démonstration identique montrerait que (CD) et (AB) sont orthogonales. Le tétraèdre ABCD est orthocentrique ; les arêtes (BD) et (AC) sont aussi orthogonales.

Avec GéoSpace, créer une vue avec le plan BCD de face pour visualiser ces orthogonalités.

3.e. Groupe orthocentrique

Les quatre sommets A, B, C, D, d'un tétraèdre orthocentrique, et l'orthocentre H forment un groupe orthocentrique de cinq points A, B, C, D, H, tels que la droite qui joint deux quelconques d'entre eux est orthogonale au plan formé par les trois autres.

Voir aussi : groupe orthocentrique dans le plan

3.f. Droites joignant les côtés opposés du tétraèdre orthocentrique

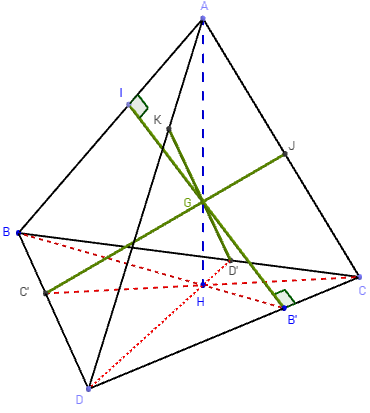

Trois perpendiculaires communes dans le tétraèdre orthocentrique

Geogebra 3d - perpendiculaires communes dans un tétraèdre orthocentrique - copyright Patrice Debart 2015

GeoGebra Figures 3D dans GeoGebraTube : perpendiculaires communes du tétraèdre orthocentrique

Les droites (IB') ; (JC') et ( KD') sont concourantes au point G, orthocentre du tétraèdre.

Dans ce tétraèdre orthocentrique on appelle B', C', D', I, J et K les piedsrespectifs des hauteurs des faces.

Les bimédianes IB'; JC 'et KD' sont les perpendiculaires communes aux arêtes opposées.

Elles représentent la distance entre deux arêtes.



Ambiguïté : Dans cette figure G représente l'orthocentre, dans celle droite, G est le centre gravité !

Par contre, dans le tétraèdre régulier, ces deux points sont confondus au centre du tétraèdre.

Bimédianes du tétraèdre orthocentrique

Relations métriques

geometrie dans l'espace - bimedianes dans un tétraèdre orthocentrique - copyright Patrice Debart 2009

GeoGebra Figures 3D dans GeoGebraTube : bimédianes d'un tétraèdre orthocentrique

On considère un tétraèdre orthocentrique ABCD.

On appelle I, J, K, L, M et N les milieux respectifs des arêtes [AB], [CD], [BC], [AD], [AC] et [BD].

3.f.a. Déterminer la nature du quadrilatère IKJL.
3.f.b. Démontrer que les trois bimédianes, segments ayant pour extrémités les milieux des arêtes opposées, ont même longueur a.
3.f.c. Démontrer que la somme des carrés des longueurs de deux arêtes opposées est égale à 4a2.

Indications

3.f.a. IKJL est un rectangle.
3.f.b. Les diagonales d'un rectangle sont égales : IJ = KL = MN = a ; a est aussi la distance entre deux arêtes opposées.
3.f.c. Calculer par différence, comme au paragraphe 2 : « tétraèdre ayant des hauteurs concourantes » ; on trouve :
AB2 + CD2 = CA2 + DB2 = CB2 + DA2 = 4a2.

Voir réciproque en terminale S : produit scalaire dans l'espace

Relation vectorielle

ABCD est un tétraèdre. On appelle I et J les milieux respectifs des arêtes [AB] et [CD].

Démontrer que vect(AC) + vect(BD) = vect(AD) + vect(BC) = 2 vect(IJ).

4. Cas particulier : tétraèdre régulier

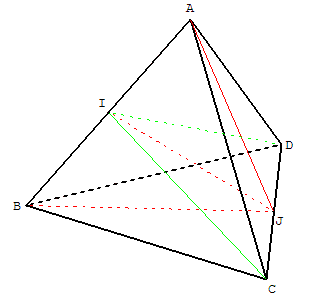

Perpendiculaire commune dans un tétraèdre régulier

geometrie dans l'espace - perpendiculaire commune dans un tétraèdre régulier - copyright Patrice Debart 2009

ABCD est un tétraèdre, dont toutes les faces sont des triangles équilatéraux.
On appelle I et J les milieux respectifs des arêtes [AB] et [CD].
Démontrer que les arêtes opposées (celles qui ne se coupent pas) sont orthogonales.
Montrer que la bimédiane (IJ) est la perpendiculaire commune aux droites (AB) et (CD).

Solution

Le fait que toutes les faces soient des triangles équilatéraux devant être utilisé, considérons le milieu J de [CD].
BCD est un triangle équilatéral, la médiane (BJ) est aussi hauteur, donc (BJ) est perpendiculaire à (CD).
De même, puisque le triangle ACD est équilatéral, la médiane (AJ) est perpendiculaire à (CD).
Le plan (ABJ) contient donc deux droites sécantes perpendiculaires à (CD) ; la droite (CD) est par conséquent orthogonale au plan (ABJ).
La droite (CD) est alors orthogonale à toutes les droites du plan (ABJ). Elle est en particulier
orthogonale à la droite (AB), contenue dans ce plan.

Les droites (AB) et (CD) sont orthogonales.
Une démonstration identique montrerait que (AD) et (BC), ainsi que (AC) et (BD) sont orthogonales.

Sections planes du tétraèdre : GéoSpace en 1S

GeoGebra Figures 3D dans GeoGebraTube : centre du tétraèdre régulier

Par ailleurs, la droite (CD), orthogonale à toutes les droites du plan (ABJ), est orthogonale à la droite (IJ) contenue dans ce plan : (CD) est perpendiculaire à (IJ).
Une étude analogue montrerait que la droite (AB) est orthogonale au plan (CDI) et quelle est donc orthogonale à la droite (IJ) contenue dans ce plan : (AB) est perpendiculaire à (IJ).
La droite (IJ) est la perpendiculaire commune aux droites (AB) et (CD).

5. Tétraèdre et orthogonalité

Tétraèdre inscrit dans une sphère

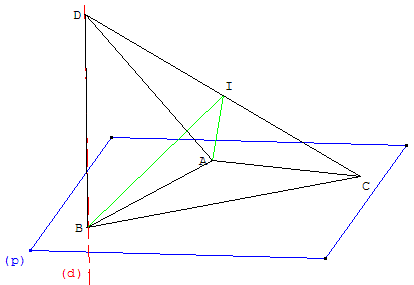

geometrie dans l'espace - tétraèdre inscrit dans une sphere - copyright Patrice Debart 2009

Dans un plan (p) on considère le triangle ABC rectangle en A.
Soit (d) la droite passant par B et orthogonale à (p).
On considère un point D de (d) distinct de B.

1. Montrer que les faces du tétraèdre ABCD sont des triangles rectangles.

2. Montrer que les sommets du tétraèdre sont équidistants du milieu I de [CD].

Indications

[AI] est la médiane issue du l'angle droit du triangle rectangle ADC,
donc AI = CD/2,
de même, pour la médiane [BI] du triangle rectangle BDC on a BI = CD/2.

Le tétraèdre est inscrit dans la sphère de diamètre [CD].

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre inscrit dans une sphère

6. Intersection d'une droite avec une face d'un tétraèdre

Sur la face (ABC) d'un tétraèdre ABCD, on place un point I.
Tracer le point d'intersection J de la droite (d) passant par I, parallèle à (AD), avec la face (BCD).

geometrie dans l'espace - tétraèdre - intersection avec une droite
geometrie dans l'espace - tétraèdre - intersection avec une droite - solution

g3w Télécharger la figure GéoSpace tetra_dr.g3w

7. Tétraèdre tronqué

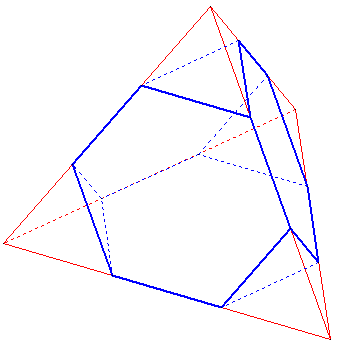

Sur chaque arête d'un tétraèdre régulier, placer les deux points situés au tiers et aux deux tiers du côté.
Le solide ayant pour sommets ces douze points est un tétraèdre tronqué.
C'est un polyèdre semi-régulier dont quatre des huit faces sont des triangles équilatéraux, les autres faces étant quatre hexagones réguliers.
Le tétraèdre tronqué est un des 13 solides d'Archimède.

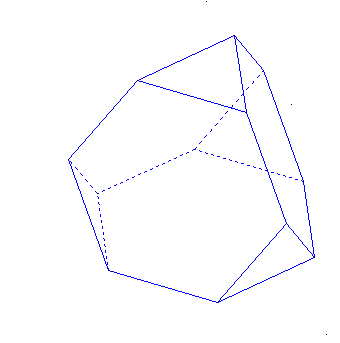

geometrie dans l'espace - tétraèdre tronqué - copyright Patrice Debart 2009

GeoGebra Figures 3D dans GeoGebraTube : tétraèdre tronqué

geometrie dans l'espace - tétraèdre tronqué - copyright Patrice Debart 2009

Table des matières

Icône GeoGebra Orthogonalité dans l'espace

Icône GéoSpace Outils pour l'espace

Icône GéoSpace GéoSpace: intersection de plans

Patron de tétraèdre régulier avec une bande de triangles équilatéraux



Page no 137, créée le 17/3/2009
modifiée le 4/2/2015
