Puissance d'un point par rapport à un cercle

Géométrie du cercle pour l'après-bac – Une figure dynamique avec GeoGebra.

Sommaire

1. Puissance d'un point par rapport à un cercle

2. Application : orthocentre

3. Application de la théorie de l'axe radical

4. Différence des puissances d'un point pour deux cercles

5. Relation d'Euler

6. Premier théorème de la médiane

Dans d'autres pages du site

Le cercle au collège

Le cercle au lycée

Cercles tangents à des droites ou à des cercles :
    problèmes de contact,
voir construction de cercles

Cercles tangents, tangents aux côtés d'un triangle

Triangle rectangle et cercles tangents

Droites de Steiner

Construction de Wallis

Page pour mobile Sur tablette numérique ou smartphone,
bascule automatique vers la version mobile

1. Définition et propriétés de la puissance d'un point

puissance d'un point par rapport à un cercle - copyright Patrice Debart 2009

en : power of a point
de : Die Potenz eines Punktes bezüglich eines Kreises

La puissance d'un point par rapport à un cercle a été introduite par Jakob Steiner en 1830

Notion que j'enseignais en troisième en 1970,
maintenant disparue de l'enseignement français au lycée.

1.a. Théorème d'Euclide
Si deux droites, passant par un point A, coupent un cercle (c), l'une en B et C, l'autre en D et E, on a :

AB × AC = AD × AE.

Dans le cas où A est à l'intérieur du cercle, pour le démontrer, il suffit de remarquer que les triangles ABE et ADC sont semblables, ayant leurs angles en A opposés par le sommet et leurs angles inscrits BCD et BÊD égaux.
En écrivant l'égalité des rapports AB/AD = AE/AC, on conclut avec le produit des « extrêmes » égal à celui des « moyens ».

Puissance d'un point extérieur à un cercle et tangente

puissance d'un point par rapport à un cercle et tangente - copyright Patrice Debart 2009

Lorsque A est à l'extérieur du cercle, avec une tangente (AT), on a :

AB × AC = AD × AE = AT2.

g2w Télécharger la figure GéoPlan puissance_point.g2w

Remarque : les cordes (CD) et (BE) sont antiparallèles aux côtés de l'angle CAE.

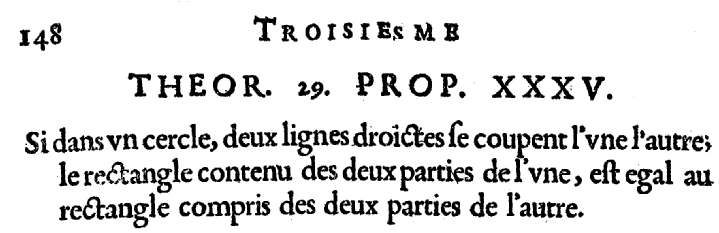

1.b. Proposition 35 du Livre III des éléments d'Euclide

elements d'Euclide - Livre III - page 148 - bnf gallica

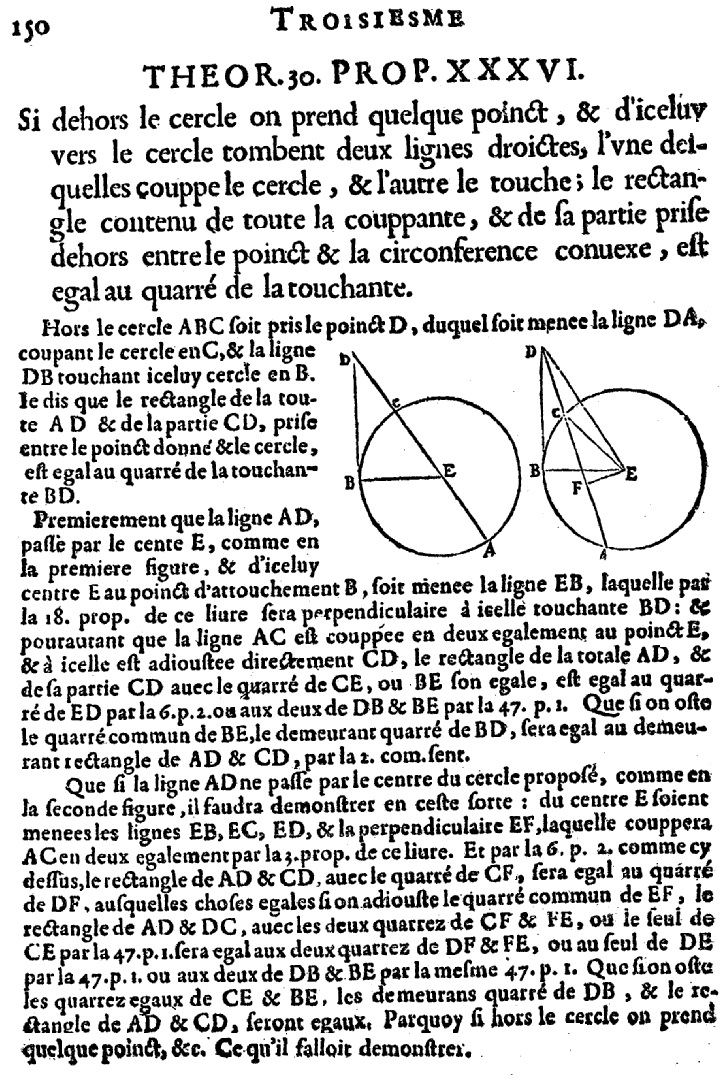

Les Éléments d'Euclide - Livre III - Proposition 36

les éléments d'Euclide - livre III - puissance d'un point par rapport à un cercle

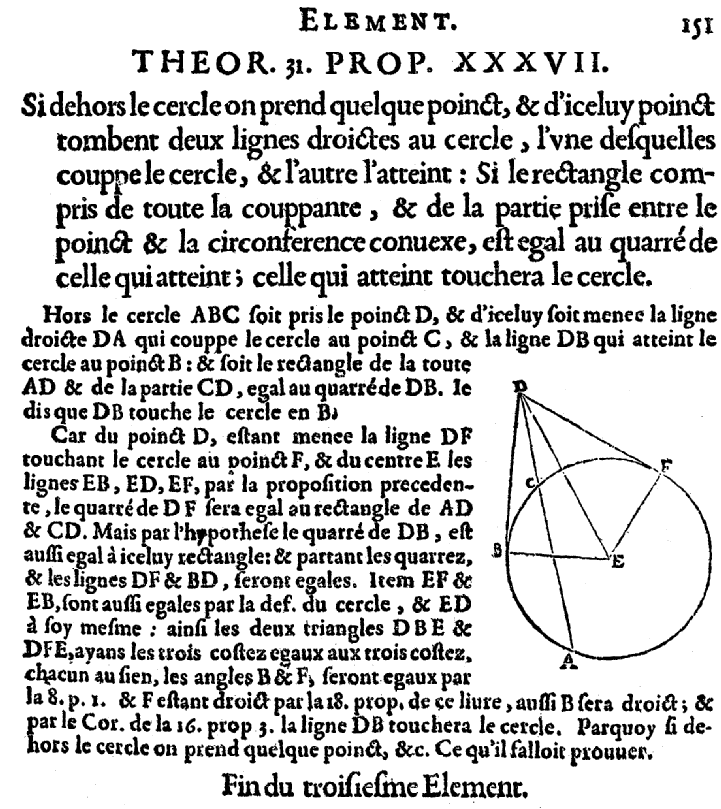

Les Éléments d'Euclide - Livre III - Proposition 37

les éléments d'Euclide - puissance d'un point par rapport à un cercle

1.c. Figure dynamique avec GeoGebra

Figure classique de GeoGebra

puissance d'un point par rapport à un cercle - réciproque - figure Geogebra - copyright Patrice Debart 2009

Définition

Pour un point A extérieur à un cercle (c), la puissance du point A par rapport au cercle est le produit AB × AC, où une sécante issue de A coupe le cercle en B et C. Cette puissance est constante lorsque la droite varie.
Elle est égale au carré de la longueur AT d'une tangente au cercle issue de A :

AB × AC = AT2.

Elle est aussi égale à la différence du carré de la distance du point au centre du cercle moins le carré du rayon :

AB × AC = AO2 – OT2 = d2r2.

On note c(A) = AO2r2 la puissance de A par rapport à (c).

Si le point A est sur le cercle, la puissance est nulle : c(A) = 0.

Si le point A est à l'intérieur du cercle, la puissance est négative :

c(A) = – AB × AC = d2r2.

Mesures algébriques

Quel que soit le point A, la puissance du point A par rapport au cercle est le produit mesalg(AB) × mesalg(AC).

Réciproques

  • Si les droites (BC) et (DE) se coupent en un point A et qu'on a AB × AC = AD × AE (avec l'ordre des points A, B, C le même que l'ordre des points A, D, E), alors les points B, C, D et E sont cocycliques.
  • L'égalité AB × AC = AT2 est suffisante pour affirmer que la droite (AT) est tangente au cercle.

Démonstration : angles inscrits et triangles semblables – A extérieur au cercle

L'angle inscrit CBT interceptant l'arc CT est égal à l'angle de la corde [TC] et de la tangente (TT’). Les angles supplémentaires ABT et ATC sont aussi égaux et les triangles ABT et ATC ont cet angle égal et l'angle A en commun : ils sont donc semblables.

Des rapports de similitude égaux AB/AT = AT/AC on déduit, avec l'égalité des produits des « extrêmes » et des « moyens », que AB × AC = AT2.
Il résulte que le produit AB × AC ne dépend pas de la sécante, mais seulement du point A.

En particulier pour la sécante (AO) la puissance du point A est aussi AD × AE = (AO – OD) × (AO + OE) = AO2 – OE2 = d2r2.
Résultat conforme à la relation de Pythagore dans le triangle rectangle AOT.

GeoGebra Figure interactive dans GeoGebra Tube : puissance d'un point par rapport à un cercle

Cercles tangents à des droites ou à des cercles : voir construction de cercles

Moyenne géométrique : construction de Wallis

2. Application : orthocentre

relations métriques pour l'orthocentre d'un triangle - copyright Patrice Debart 2009

Relations métriques pour l'orthocentre d'un triangle

La puissance du point H par rapport au cercle circonscrit est :
HA × HA1 = HB × HB1 = HC × HC1.

Sachant que les symétriques de l'orthocentre par rapport aux côtés du triangle sont situés sur le cercle circonscrit au triangle (voir droite d'Euler) on a :

HA1 = 2HA’, HB1 = 2HB’, HC1 = 2HC’;

On trouve donc :
HA × HA’ = HB × HB’ = HC × HC’.



g2w Télécharger la figure GéoPlan hauteur2.g2w

3. Application de la théorie de l'axe radical

Construire un point défini par une relation métrique

construire un point défini par une relation métrique - copyright Patrice Debart 2009

On donne quatre points distincts A, B, C, D sur une droite (Δ).
Existe-t-il sur (Δ) un point I tel que vect(IA).vect(IB) = vect(IC).vect(ID).

Si [AB] et [CD] n'ont pas même milieu, on peut tracer un cercle (c) passant par A et B
et un cercle (c’) passant par C et D et coupant (c) en deux points E et F.

(EF) est l'axe radical de (c) et (c’).

Il rencontre (Δ) au point I cherché.

g2w Télécharger la figure GéoPlan theorie_axe_radical.g2w

4. Différence des puissances d'un point pour deux cercles

Formule d'usage fréquent en géométrie du cercle, qu'il faut savoir appliquer sans faute de signe.

Différence des puissances pour 2 cercles - copyright Patrice Debart 2009

On considère deux cercles c(O, r) et c’(O’,r’) avec O et O’ distincts.
On note c(M) = MO2r2 la puissance de M par rapport à (c) et c’(M) = MO’2r’2 la puissance de M par rapport à (c’).

c(M) – c’(M) = MO2 – MO’2 – (r2r’2).

En employant les carrés scalaires
MO2 – MO’2 = vect(MO)2vect(MO)2 = (vect(MO) + vect(MO)’).(vect(MO) - vect(MO)’)
      = 2 vect(MJ).(vect(O'M) + vect(MO)) = 2 vect(O'O).vect(MJ), avec J le milieu de [OO’].

Soit K le pied de l'axe radical des deux cercles. On a vu que :
2 vect(OO').vect(JK) = r2r2.

Donc c(M) – c’(M) = 2 vect(OO').vect(JM) – 2 vect(OO').vect(JK) = 2 vect(OO').vec(KJ) + 2 vect(OO').vect(JM) = 2 vect(OO').vect(KM).

Soit H la projection de M sur (OO’).

c(M) – c’(M) = 2 vect(OO').vect(KH)    (1)

g2w Télécharger la figure GéoPlan theorie_axe_radical.g2w

5. Relation d'Euler

Distance entre les centres des cercles inscrit et circonscrit

distance entre les centres des cercles inscrit et circonscrit - copyright Patrice Debart 2009

Si le cercle circonscrit (c) d'un triangle ABC a pour centre O et pour rayon R et le cercle inscrit (c’) a pour centre I et pour rayon r.
Le rayon du cercle inscrit est  r = S/p = bc sinA/(a+b+c).

La relation d'Euler permet de calculer le carré de la distance des deux centres :

OI2 = R2 – 2Rr.

Pour un cercle exinscrit (c1) le centre I1, intersection de la bissectrice intérieure issue de A et de deux bissectrices extérieures issues de B et C, est le barycentre de
(A, -a) ; (B, b) ; (C, c).
Le rayon est r1 = S/(p-a) = 2S/(-a+b+c) = bc sinA/(-a+b+c).

La relation d'Euler devient  :

OI12 = R2 + 2Rr1.

GeoGebra Figure interactive dans GeoGebra Tube : cercles inscrit et exinscrit du triangle


Démonstration

Avec la puissance du point I par rapport aux cercles (c) et (Γ).

La bissectrice de l'angle BAC recoupe le cercle circonscrit en O1, milieu de l'arc BC, qui ne contient pas A.
Le cercle inscrit (c’) a son son centre I situé sur la bissectrice (AO1) et est tangent au côté (BC) en A’.
Le cercle (c1), exinscrit dans l'angle A, de rayon r1, a son son centre I1 situé sur la bissectrice (AO1) et est tangent au côté (BC) en A1.
Les bissectrices intérieure (BI) et extérieure (BI1) sont perpendiculaires, ainsi que (CI) et (CI1).
Le cercle (Γ) de diamètre [II1] passe donc par B et C. Il a son centre situé sur la bissectrice (II1) et sur la médiatrice de [BC]. C'est le point O1.

Appliquons la formule (1) au point I et aux cercles (Γ) et (c) : Γ(I) – c(I) = – 2 OO1. A’I = – 2 Rr, car les vecteurs OO1 et A’I sont de sens contraires.

Comme Γ(I) = 0 et c(I) = IO2 – R2, on a bien OI2 = R2 – 2Rr.

De même, en appliquant la formule (1) au point I1 et aux cercles (Γ) et (c), on trouve : Γ(I1) – c(I1) = 2 OO1 × A1I1 = 2 Rr1, car les vecteurs OO1 et A1I1 sont de même sens, d'où OI12 = R2 + 2Rr1.

Voir : quatre relations d'Euler

6. Premier théorème de la médiane

Par Henry PlanePlot n° 41

premier théorème de la médiane - figure Geogebra - copyright Patrice Debart 2009

Soit un triangle ABC et le cercle de centre A passant par le milieu A’ de [BC] et recoupant (BC) en M.

La puissance φ(B) de B par rapport au cercle de rayon AA’ est

φ(B) = AB2 – AA’2 = mesalg(BA') × mesalg(BM)

et la puissance de C est φ(C) = AC2 – AA’2 = mesalg(CA') × mesalg(CM).

Alors AB2 + AC2 – 2 AA’2 = mesalg(BA') × mesalg(BM) + mesalg(CA') × mesalg(CM).
     = mesalg(BA') ( mesalg(BM)mesalg(CM)) puisque mesalg(CA') = – mesalg(BA'),

soit AB2 + AC2 – 2 AA’2 = mesalg(BA') ( mesalg(BM) + mesalg(MC)) = mesalb(BC)/2 × mesalg(BC) = BC²/2.

AB2 + AC2 = 2AA’2 + BC²/2 (formule d'Apollonius de Perge − premier théorème de la médiane).

GeoGebra Figure interactive dans GeoGebra Tube : médiane et puissance d'un point



Triangle rectangle : où l'on retrouve Pythagore

Si le triangle est rectangle en A, alors A est sur le cercle de diamètre [BC] et AA’ = BA’ = BC/2.

La formule d'Apollonius devient AB2 + AC2 = 2(BC/2)2 + BC²/2 = BC2.

Différence des carrés des longueurs de deux côtés

φ(B) = AB2 – AA’2 = mesalg(BA') × mesalg(BM),
φ(C) = AC2 – AA’2 = mesalg(CA') × mesalg(CM).

φ(B) – φ(C) = AB2 – AC2 = mesalg(BA')(mesalg(BM) + mesalg(CM)).

Introduisons H milieu de [MA’]. H est le milieu d'une corde et [AH], hauteur du triangle ABC, est orthogonal à (BC).

AB2 – AC2 = mesalg(BA')(mesalg(BM) + mesalg(CM)) = mesalg(BA')(mesalg(BA') + mesalg(A'M) + mesalg(CA') + mesalg(A'M)) = mesalg(BA')(2 mesalg(A'M)) = mesalg(BA')(4 mesalg(A'H)) = mesalb(BC)/2 (4 mesalg(A'H)).

AB2 – AC2 = 2 mesalg(BC) mesalg(A'H).

Triangle rectangle : où l'on retrouve Pythagore

Si le triangle est rectangle en C, alors C et H sont confondus

mesalg(A'H) = mesalb(BC)/2 et AB2 – AC2 = 2 mesalg(BC) mesalb(BC)/2 = BC2.

Où l'on constate que le théorème de Pythagore n'est pas seule affaire d'aires équivalentes et que l'ordre traditionnel des théorèmes tel qu'il est étudié peut être perturbé.

Voir aussi : l'enseignement de la géométrie
