GeoGebra 3D

Logiciel gratuit de géométrie dans l'espace

GeoGebra permet de créer, représenter et voir sous différents angles des figures de l'espace.
Celles-ci sont composées d'objets divers fixes ou variables : points, droites, plans, polygones…
Il intègre également la possibilité de créer et manipuler vecteurs, transformations, variables numériques, fonctions, etc.

La construction des principaux polyèdres y est facile et le logiciel gère correctement les arêtes et les faces cachées.
Les Outils 3D permettent de construire prisme, pyramide, cube, tétraèdre et leurs patrons.
Il aussi possible de construire dodécaèdre, icosaèdre et octaèdre.
La représentation des sphères, cylindres et cônes y est aussi pertinente.

geogebra 3d - opacite dans le menu couleur

GeoGebra permet trois modes de visualisation
Dans les propriétés d'un objet , choisir l'onglet couleur et régler l'opacité :
  -    0 pour une figure en fil de fer (on voit toutes les « lignes » en trait plein),
  -  25 pour une figure transparente (les « lignes cachées » sont dessinées en pointillés),
   - 100 pour une figure opaque (les « faces » et les « lignes cachées » disparaissent).

On peut faire tourner ces objets, les déplacer ou changer leur taille.
Ce que l'on voit sur l'écran est une représentation en perspective cavalière de l'objet étudié.
On peut aussi examiner les différents plans de la figure.

GeoGebra permet aussi d’effectuer des calculs de longueurs et de volumes.

Premiers pas dans l'espace : ne pas se noyer dans l'aquarium

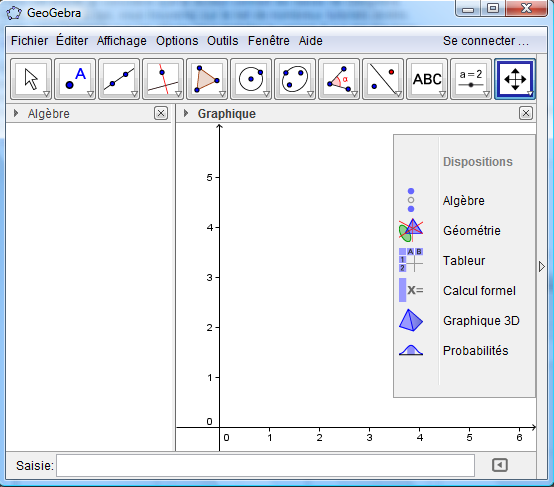

geogebra - ecran d'accueil - copyright Patrice Debart 2014

Fenêtres 2D et 3D

Au lancement de GGB, nous obtenons classiquement les deux fenêtres algèbre et graphique (2D).

Ajoutons, à l’aide du menu Affichage, la fenêtre Graphique 3D.

Tout objet graphique créé sera inséré automatiquement dans la fenêtre 3D.

S'il y a lieu, la partie de l'objet située dans le plan (xOy) sera affichée dans la fenêtre graphique (2D).

Il y a alors automatiquement, dans la fenêtre algébrique, l'expression de l'objet avec trois coordonnées.

De même un objet, créé dans la fenêtre graphique 2D, sera inséré dans le plan horizontal du graphique 3D et son expression, avec deux coordonnées, insérée dans la fenêtre algébrique.

Avec la ligne de saisie, il est aussi possible de créer une expression qui sera insérée dans la fenêtre algébrique et qui créera un objet géométrique dans la fenêtre 3D et éventuellement dans la fenêtre 2D.

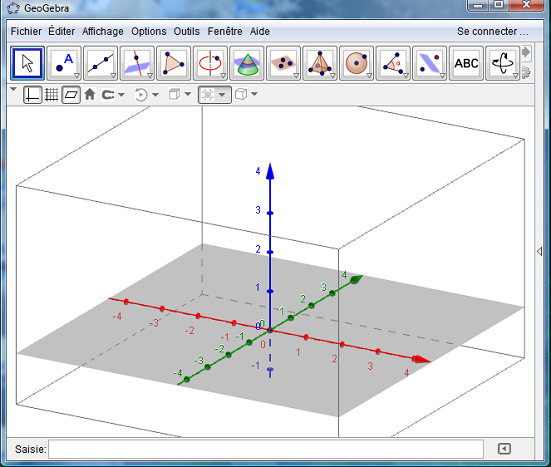

geogebra 3d - boîte de visualisation - copyright Patrice Debart 2014

La fenêtre 3D contient une « boîte de visualisation » avec un repère 3D gradué.

C'est « l'aquarium » de diagonales Coin[-1,1] ; Coin[-1,3] en bas et Coin[-1,5] ; Coin|-1,7] en haut.

Le plan (xOy) y est grisé.

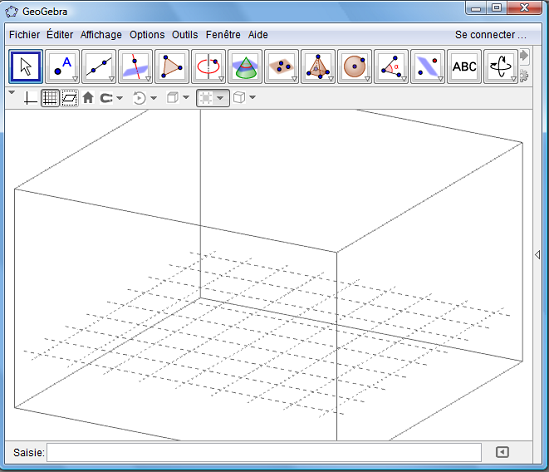

geogebra 3d - grille dans la boite de visualisation - copyright Patrice Debart 2014

Utiliser la barre de style pour effacer les axes, faire apparaître la grille ou effacer le plan (xOy).

geogebra 3d - icône espace restreint - copyright Patrice Debart 2014

Pour effacer les contours de la « boîte de visualisation », cliquer sur l'icône « espace restreint ».

Clarifier la fenêtre 3D

ligne graphique 3D

Pointer dans la fenêtre 3D ; activer le menu écran en cliquant sur l'icône rotation.

Cliquer en dessous sur le bandeau Bandeau Graphique 3D pour faire apparaître la barre de style ci-dessous.

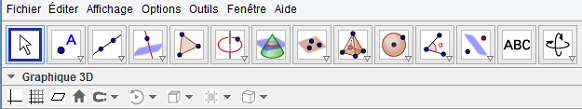

Barre de lenu GeoGebra 3D
trois premieres icônes

Cliquer dans les trois premières icônes pour supprimer les axes ; afficher la grille ; supprimer la grisaille du plan.

Pour effacer les contours de la « boîte de visualisation », cliquer sur l'icône geogebra 3d - icône espace restreint à gauche du champ « espace restreint ». geogebra 3d - icône espace restreint.

Il est conseillé de sauver cette figure vierge et la reprendre pour commencer un nouveau travail.

Présentation du logiciel

GeoGebra est un logiciel outil de construction géométrique.

Ce qui le caractérise est la séparation des objets géométriques et des objets informatiques.

Ce logiciel de construction a une double fonctionnalité :

  • d'une part, celle de création d'objets mathématiques reliés éventuellement entre eux, avec un codage très proche de leur description en langage mathématique habituel.
  • d'autre part, celle d'interprétation de ces objets pour en donner une représentation graphique dynamique, cette interactivité étant aussi exploitable sur Internet avec les ActiveX d'Internet Explorer.

Un outil pédagogique

geogebra 3d - section du cube rectangulaire - copyright Patrice Debart 2014

Constituant une aide importante pour une meilleure appréhension des objets géométriques, GeoGebra 3D est précieux pour l'enseignement de la géométrie dans l'espace à tous les niveaux du collège au lycée.
Il permet de bien visualiser les différentes représentations d'un objet.

Les travaux permettront de retenir sous la forme d'images mentales, des situations d'incidence, d'orthogonalité ou de parallélisme qui seront facilement mise en œuvre en faisant tourner la figure ou par des vues de face dans la fenêtre graphique 2D.

Figure : section du cube par un plan contenant une arête

Section d'un cube par un plan parallèle à une arête.

GeoGebra Figure 3D dans GeoGebra Tube : rectangle comme section d'un cube

Figure géométrique

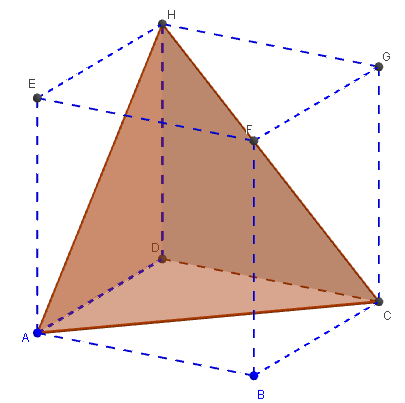

Coin de cube

geogebra 3d - coin de cube - copyright Patrice Debart 2014

Beaucoup de problèmes de géométrie peuvent se traduire sous la forme de problèmes d'existence ou de construction d'une figure géométrique, en général, décrite implicitement par un texte ;
résoudre un problème avec ces outils est transformer cette description implicite en une description explicite avec les objets de GeoGebra.

L'apprentissage de GeoGebra devrait être réalisé, en travaux dirigés informatisés, dès la classe de sixième.

GeoGebra Figure 3D dans GeoGebra Tube : coin de cube

Autre orientation : voir tétraèdre trirectangle

Trucs et astuces GeoGebra 3D

En projet

Savoir nommer certains objets

axes : axeX, axeY, axeZ ;
Le plan de base de la fenêtre graphique : PlanxOy

Les variables x, y et z sont réservés par le système et ne peuvent désigner des objets ou des nombres.

Commandes script

SoitValeur : voir le script par actualisation d'une case à cocher, pour afficher un tétraèdre régulier.

En projet

Patron d'un polyèdre

geogebra 3d - developpement du cube - copyright Patrice Debart 2014

On obtient, parmi tous les patrons possibles, un patron choisi par le logiciel à partir de la face principale ayant servi à sa construction.

Les autres faces s'articulent autour de cette face.

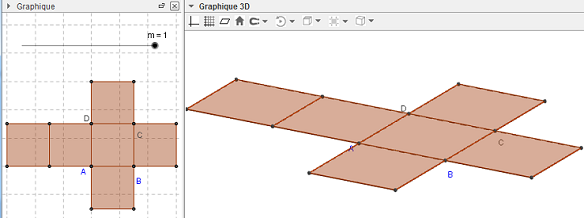

Patron du cube

geogebra 3d - patron du cube - copyright Patrice Debart 2014

Le patron est piloté par un curseur m dans la fenêtre graphique.
Ouvrir le patron en faisant varier le coefficient d'ouverture m de 0 vers 1.

Pour m = 1 on trouve le patron ci-dessus.
Pour m = 0 on retrouve le cube.

GeoGebra Figure 3D dans GeoGebra Tube : patron du cube
